Resumo
Um coletor de pó pode parecer “bom” por fora, enquanto reduz silenciosamente o desempenho por dentro – bolsas cegando precocemente, pressão diferencial aumentando, aumento no consumo de ar comprimido e paradas não planejadas tornando-se uma “história de manutenção” de rotina. Em muitos sistemas, a causa raiz não é o meio filtrante, nem o ventilador, nem mesmo o controlador. É o ciclo de limpeza por jato pulsante - e no centro desse ciclo está oVálvula de pulso ASCO.
Este guia explica como as válvulas de pulso realmente influenciam a energia de limpeza, a vida útil da bolsa e o custo operacional; como selecionar a configuração correta da válvula; e como solucionar os pontos problemáticos mais comuns (vazamentos, pulsos fracos, falhas no diafragma, formação de gelo e queima da bobina). Você também encontrará uma lista de verificação prática, um cronograma de manutenção e uma seção de perguntas frequentes escrita para equipes de compras, engenheiros de fábrica e técnicos de serviço que precisam de resultados – e não de névoa de marketing.
Principais conclusões
- A força do pulso é um resultado do sistema (válvula + tanque + tubulação + bocal + sincronismo), mas a válvula define o teto.
- O “tamanho certo” não é apenas o diâmetro da porta – o tempo de resposta e as características do fluxo são importantes para uma verdadeira energia de limpeza.
- A maioria das falhas é previsível: umidade, má qualidade do ar, tensão incorreta, pulsação excessiva e erros de instalação.
- Um cronograma de inspeção disciplinado custa muito menos do que sacos, tempo de inatividade e desperdício de ar comprimido.
Índice
- Esboço do artigo
- O que uma válvula de pulso ASCO faz em um sistema Pulse-Jet
- Pontos problemáticos do cliente que este componente resolve diretamente
- Guia de seleção: como escolher a válvula certa
- Tabela de especificações e decisões rápidas
- Práticas de instalação que evitam 80% dos problemas
- Solução de problemas: sintomas, causas, soluções
- Cronograma de manutenção para desempenho previsível
- Fornecimento e documentação para confiança
- Perguntas frequentes
Esboço do artigo
- Defina o trabalho da válvula de pulso em termos operacionais reais (não em termos de livros didáticos).
- Mapeie reclamações comuns da planta em relação ao desempenho do pulso e ao comportamento da válvula.
- Fornece uma estrutura de seleção prática (portas, pressão, resposta, tensão, ambiente).
- Compartilhe práticas de instalação e comissionamento que reduzam falhas evitáveis.
- Ofereça um gráfico de solução de problemas baseado em sintomas para um diagnóstico rápido.
- Embrulhe com um cronograma de manutenção e uma lista de verificação de documentação de aquisição alinhada com as expectativas.

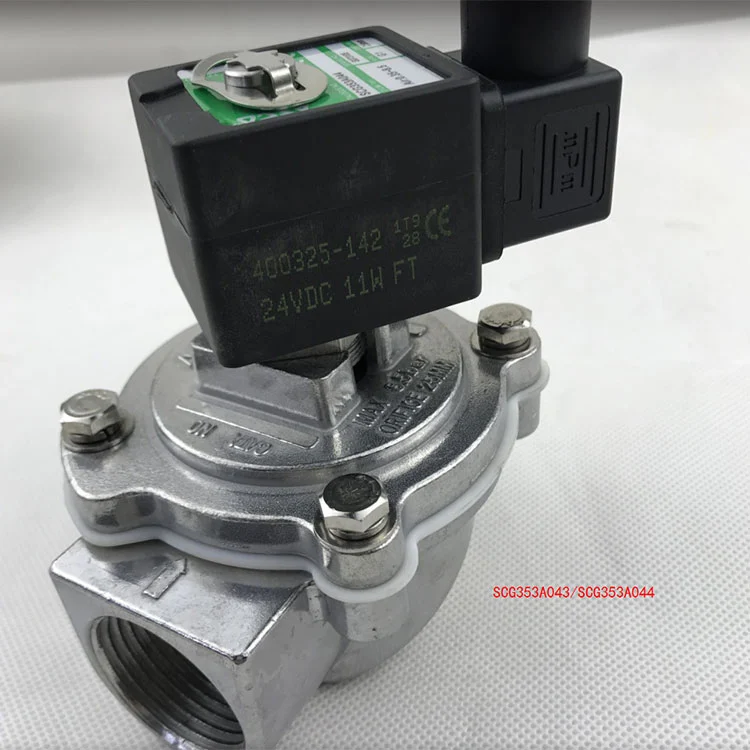

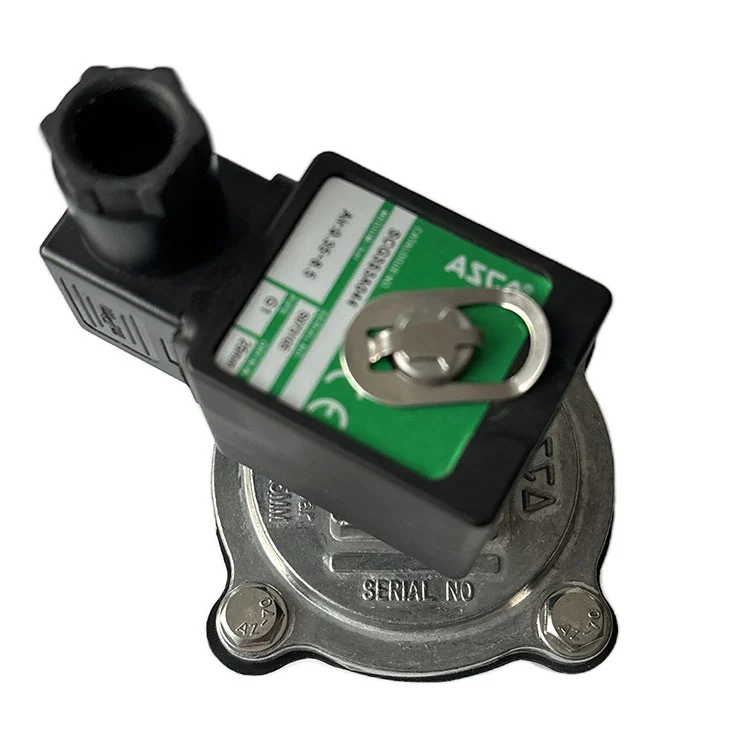

O que uma válvula de pulso ASCO faz em um sistema Pulse-Jet
Em um filtro de ar pulsado (ou coletor de pó de cartucho), a limpeza ocorre quando uma pequena rajada de ar comprimido passa por um maçarico e entra em cada fileira de filtros. Essa explosão deve serrápido(tempo de subida acentuado),forte(massa de ar suficiente) erepetível(ciclo consistente após ciclo). A válvula de pulso é a “porta” que libera o ar armazenado do coletor/tanque para o maçarico em um disparo controlado e de alta energia.
O que você ganha quando a válvula está fazendo seu trabalho
- Pressão diferencial estável:Seu DP não sobe semana após semana.
- Maior vida útil do filtro:Os sacos limpam de forma eficaz sem serem “excessivamente pulsados” até a morte.
- Custos mais baixos de ar comprimido:Você pulsa com menos frequência porque cada pulso realmente funciona.
- Produção previsível:Não há eventos surpreendentes durante os turnos de pico.
Verificação da realidade:Muitos sites culpam primeiro a mídia filtrante. Mas se o pulso for fraco, mesmo a mídia “premium” cegará precocemente. UmVálvula de pulso ASCO(adequadamente selecionado e instalado) muitas vezes corrige o déficit de energia de limpeza subjacente que as mudanças de mídia não conseguem.
Pontos problemáticos do cliente que este componente resolve diretamente
Se você estiver pesquisando “ASCO Pulse Valve”, é provável que não esteja fazendo isso por diversão – você está reagindo aos sintomas. Aqui estão os pontos problemáticos que tendem a remontar ao desempenho ou compatibilidade da válvula de pulso:
Ponto problemático: a pressão diferencial continua subindo
Frequentemente causado por pulsos fracos (resposta lenta da válvula, portas subdimensionadas, maçaricos/bicos restritos ou pressão insuficiente do tanque).
Ponto problemático: os sacos falham cedo ou rasgam perto do topo
Às vezes é “limpeza demais” em vez de pouca – temporização incorreta, frequência de pulso excessiva ou choques de pulso instáveis devido ao mau comportamento da válvula.
Ponto problemático: as contas de ar comprimido parecem ridículas
Diafragmas com vazamento, vedação deficiente ou uso de pulsos para compensar problemas do sistema podem queimar ar continuamente.
Ponto problemático: tempo de inatividade aleatório em estações frias ou chuvosas
As oscilações de umidade e temperatura podem causar aderência, resposta lenta, formação de gelo e estresse na bobina/solenóide se o gerenciamento da qualidade do ar for fraco.
O custo oculto que as pessoas subestimam
O maior custo raramente é a própria válvula. São interrupções na produção, horas extras de manutenção, conjuntos prematuros de sacos e desperdício de energia. Trate a válvula de pulso como um componente de confiabilidade, não como uma peça comum.
Guia de seleção: como escolher a válvula certa
Selecionando umVálvula de pulso ASCOtem menos a ver com buscar um rótulo de marca e mais com combinar o comportamento da válvula com o design do seu coletor de pó. Use esta estrutura para evitar erros do tipo “ele se encaixa no tubo, então deve estar bem”.
1) Combine o tamanho da porta com a demanda de limpeza (não suposições)
- Tamanho do coletor e contagem de filtros:Mais filtros normalmente requerem maior volume de ar pulsado ou tempo otimizado.
- Configuração do maçarico/bocal:Restrições a jusante podem neutralizar uma válvula maior.
- Duração alvo do pulso:Um pulso forte emitido rapidamente geralmente supera um pulso longo e preguiçoso.
2) Confirme a janela de pressão de trabalho
Muitos sistemas funcionam em torno de 0,4–0,6 MPa (4–6 bar), mas a pressão “efetiva” real depende das perdas no tanque, na tubulação e nas conexões. Uma válvula que esteja satisfeita com sua janela de pressão real pulsará de forma consistente; uma incompatibilidade pode causar limpeza fraca ou tensão no diafragma.
3) Verifique a tensão da bobina solenóide e as expectativas de serviço
- Tensão:Certifique-se de que a saída do seu controlador corresponda às especificações da bobina (CA/CC e tensão exata).
- Ambiente:Calor, poeira e vibração exigem proteção robusta da bobina e práticas de fiação adequadas.
- Frequência de pulsação:Pulsações de alta frequência podem superaquecer as bobinas se o sistema estiver mal configurado.
4) Escolha materiais adequados à sua poeira e clima
Os ambientes de coleta de poeira variam muito: cimento, marcenaria, aço, produtos químicos, qualidade alimentar, alta umidade, invernos abaixo de zero. O material do corpo da válvula e a qualidade do diafragma devem corresponder às condições para evitar inchaço, rachaduras ou operação pegajosa.
Lista de verificação de seleção (imprima isto)
- Tamanho da porta e tipo de conexão (tipo rosqueado/flangeado, em linha/ângulo)
- Faixa de pressão de trabalho e volume disponível do tanque
- Tensão da bobina (CA/CC), tipo de conector e saída do controlador
- Faixa de temperatura ambiente e nível de umidade
- Nível de qualidade do ar (conteúdo de óleo/água) e estratégia de filtragem
- Acesso de serviço necessário (disponibilidade do kit de diafragma, capacidade de reconstrução)
Tabela de especificações e decisões rápidas
Use esta tabela como uma ferramenta rápida de apoio à decisão. Não substitui o projeto de engenharia, mas manterá as compras alinhadas com o que realmente importa.
| Fator de decisão | O que verificar | Se ignorado, você poderá ver | Dica prática |
|---|---|---|---|
| Tamanho da porta | Porta da válvula vs. restrições de maçarico/bocal | Pulsos fracos, DP crescente | Maior nem sempre é melhor se o downstream estiver bloqueado |
| Tempo de resposta | Comportamento rápido de abertura/fechamento | Pulso “suave” que não quebra o bolo | Priorize a repetibilidade para uma limpeza estável |
| Janela de pressão | Pressão real no tanque sob carga | Limpeza insuficiente ou estresse do diafragma | Meça a pressão durante a pulsação, não apenas em marcha lenta |
| Tensão da bobina | AC/DC, tensão exata, tipo de conector | Superaquecimento da bobina, falhas de ignição | Saída do controlador correspondente; evite trocas de tensão “suficientemente próximas” |
| Qualidade do ar | Teor de água/óleo; filtração e drenagem | Aderência, vazamentos, formação de gelo, desgaste rápido do diafragma | Trate o ar como um fluido de processo: limpo e seco vence |
Práticas de instalação que evitam 80% dos problemas
A maioria das reclamações de “válvulas ruins” são, na verdade, problemas de instalação ou comissionamento do sistema. Se você quiser o seuVálvula de pulso ASCOpara se comportar como uma peça de confiabilidade, trate a instalação como uma tarefa de confiabilidade.
Faça isso durante a instalação
- Mantenha a tubulação limpa:Lave as linhas antes da montagem. Pequenos detritos podem danificar as superfícies de vedação.
- Use métodos de vedação corretos:Evite apertar demais as conexões roscadas que podem distorcer o alinhamento.
- Tubulação de suporte:Não deixe maçaricos pesados pendurados no corpo da válvula.
- Confirme o aterramento e a proteção da bobina:Energia estável e fiação correta evitam queimaduras.
- Valide o tempo de pulso:Comece conservador; ajuste com base nas tendências de DP e no comportamento da poeira.
Evite esses erros comuns
- Ignorando o gerenciamento de umidade (sem estratégia de drenagem, sem secador, sem separador de água).
- Aumentar a frequência de pulso para “consertar” o aumento do DP sem verificar as causas principais.
- Mistura de tensões de bobina em um coletor após uma rápida substituição de peças.
- Ignorar o bloqueio do maçarico/bico – e então culpar a válvula pelos pulsos fracos.
Solução de problemas: sintomas, causas, soluções
Quando um coletor de pó se comporta mal, a velocidade é importante. Use a abordagem do primeiro sintoma abaixo para restringir o que está acontecendo antes de trocar as peças às cegas.
| Sintoma | Causa provável | Verificações rápidas | Consertar |
|---|---|---|---|
| Pulso fraco/limpeza deficiente | Baixa pressão do tanque, maçarica/bico restrito, resposta lenta da válvula | Verifique a pressão durante a pulsação; inspecionar os orifícios dos bicos; ouça o som de pulso “afiado” | Restaurar a pressão; restrições claras; verifique as especificações corretas da válvula/bobina |
| Vazamento de ar contínuo | Desgaste do diafragma, detritos na sede, danos na vedação | Teste de sabão nas juntas; isole a válvula para confirmar a origem do vazamento | Substitua o kit do diafragma; assento limpo; melhorar a filtragem do ar |
| Válvula falha/pulsação irregular | Incompatibilidade de tensão, fiação solta, problema de saída do controlador | Meça a tensão da bobina sob carga; inspecionar conectores e aterramento | Fiação correta; use bobina adequada; verifique os canais do controlador |
| O diafragma falha com muita frequência | Contaminação por umidade/óleo, pulsação excessiva, material errado para temperatura | Drene a umidade; inspecionar filtros de ar; revisar as configurações de frequência de pulso | Ar seco/limpo; otimizar o tempo; escolha o material do diafragma adequado ao clima |
| Colagem / congelamento em clima frio | Água na linha de ar, congelando no corpo da válvula | Verifique os drenos; procure água no tanque; monitorar ponto de orvalho | Melhorar a secagem; isolar; ajustar a estratégia do compressor e do dreno |
Dica profissional:Se o DP aumentar, mas os pulsos “soarem normais”, não pare por aí – verifique o alinhamento do bico e a condição do furo do maçarico. Uma válvula perfeita não consegue compensar um maçarico parcialmente bloqueado.
Cronograma de manutenção para desempenho previsível
Você não precisa “baby” de uma válvula de pulso, mas precisa de uma rotina repetível. O objetivo é detectar pequenos problemas antes que se tornem desligamentos.
| Intervalo | O que fazer | O que isso impede |
|---|---|---|
| Diariamente / por turno | Drene a umidade; verifique a estabilidade da pressão do ar; rápida olhada DP | Congelamento, aderência, pulsos fracos, picos surpresa de DP |
| Semanalmente | Ouça sons de vazamento anormais; inspecionar fiação e conectores | Desperdício de ar, falhas na ignição da bobina, falhas intermitentes |
| Mensal | Verifique maçarico/bicos; verificar as configurações de tempo de pulso | Limpeza insuficiente, limpeza excessiva, carregamento irregular de linhas |
| Trimestralmente/semestralmente | Inspecione a condição do diafragma (conforme necessário); auditar o desempenho da filtragem de ar | Vazamentos repentinos, reconstruções frequentes, energia de pulso instável |
Se sua planta operar com poeira intensa ou climas extremos, reduza o ciclo de inspeção. A confiabilidade é sempre mais barata que a emergência.
Fornecimento e documentação para confiança
Quando você obtém umVálvula de pulso ASCO(ou substituições compatíveis), solicite documentação que suporte o uso previsível em seu ambiente.
O que os compradores sérios devem solicitar
- Folha de especificações clara:tipo de conexão, faixa de pressão, tensão da bobina e detalhes do kit de serviço.
- Notas de material e compatibilidade:opções de diafragma para temperatura e qualidade do ar.
- Rastreabilidade de qualidade:identificação de lote, registros de inspeção e integridade da embalagem.
- Suporte de serviço:orientação sobre instalação, tempo, solução de problemas e intervalos de reconstrução.
Onde Qingdao Star Machine Technology Co., Ltd. se encaixa
NoQingdao Star Machine Technology Co., Ltd., nossa equipe apoia projetos de coleta de poeira com componentes de jato pulsante e orientação prática de engenharia – especialmente para compradores que desejam menos surpresas após a instalação. Se você estiver tentando estabilizar o DP, reduzir o desperdício de ar comprimido ou reduzir o tempo de inatividade não planejado do filtro de mangas, podemos ajudá-lo a validar os fatores de seleção (configuração da porta, tensão da bobina, estratégia de qualidade do ar) e combiná-los com suas condições operacionais.
Sobre este guia
Este artigo foi escrito como uma referência prática de campo para operação e manutenção de coleta de pó. Sempre siga os procedimentos de segurança do local, os requisitos de bloqueio/sinalização e os manuais do equipamento ao inspecionar ou fazer manutenção em válvulas de pulso.
Perguntas frequentes
Quantas vezes uma válvula de pulso deve disparar por minuto?
Não existe um número universal. Comece com um tempo conservador com base na carga de poeira e na faixa de DP alvo e, em seguida, ajuste a partir dos dados. Se você estiver pulsando agressivamente apenas para evitar que o DP suba, isso é um sinal para verificar a estabilidade da pressão do ar, as restrições da zarabatana e se a resposta e o dimensionamento da válvula correspondem ao coletor.
O que faz com que uma válvula de pulso vaze continuamente?
As causas comuns incluem desgaste do diafragma, detritos na superfície de vedação, contaminação do ar (óleo/água) ou danos na sede. Vazamentos contínuos desperdiçam ar comprimido e podem mascarar outros problemas porque o sistema nunca “descansa” totalmente entre os pulsos.
Um tamanho de porta maior é sempre melhor?
Nem sempre. Se a sua maçarico, bicos ou acessórios forem restritivos, uma válvula maior não proporcionará uma melhoria proporcional. O que você deseja é a combinação certa de resposta rápida, fluxo adequado e um caminho a jusante que possa realmente usar esse ar de forma eficiente.
Por que as bobinas dos coletores de pó queimam?
Incompatibilidade de tensão, energia instável, fiação incorreta, frequência de pulsação excessiva ou acúmulo de calor podem contribuir. Verifique as especificações da bobina em relação à saída do controlador, proteja a fiação contra vibração e evite usar pulsação rápida como substituto para corrigir problemas de limpeza na causa raiz.
Quando um kit de diafragma deve ser substituído?
Substitua quando observar vazamento, pulsos enfraquecidos, resposta lenta ou desgaste visível do diafragma durante a inspeção. Se o seu ambiente tiver muita umidade ou baixa qualidade do ar, os intervalos de reconstrução poderão ser mais curtos – melhorar a filtragem e a drenagem do ar pode prolongar drasticamente a vida útil do diafragma.
Considerações Finais
Um coletor de pó é tão confiável quanto seu sistema de limpeza. Se o seu DP estiver instável, as bolsas falharem precocemente ou os custos de ar comprimido parecerem fora de controle, focando no loop de jato de pulso - e selecionando o caminho certoVálvula de pulso ASCOconfiguração — geralmente oferece o ROI mais rápido.
