Como selecionar e combinar uma válvula de pulso eletromagnética para um filtro de mangas?

No campo do controle de poeira industrial, o sistema de remoção de cinzas de um filtro de mangas determina diretamente a eficiência operacional e a estabilidade do equipamento. Como atuador central do sistema de remoção de cinzas, a seleção e configuração das válvulas de pulso eletromagnético são cruciais. A seleção inadequada pode não apenas levar ao aumento da resistência no coletor de pó e à diminuição do volume de ar de processamento, mas pode até causar mau funcionamento do equipamento. Portanto, selecionar e configurar válvulas de pulso eletromagnético de maneira científica e razoável é fundamental para garantir a operação eficiente do sistema de remoção de poeira.

I. Esclareça os princípios básicos para a seleção de válvulas de pulso

O projetista do filtro de mangas é o órgão de decisão para a seleção de válvulas de pulso eletromagnético.

A remoção das cinzas é uma medida importante para garantir o funcionamento normal do filtro de mangas pulsado.A válvula de pulso fornece a fonte de ar, enquanto o transporte e distribuição do tubo de sopro e as características de resposta da bolsa filtrante determinam em conjunto o efeito final. O desempenho de sopro e o volume de ar da válvula de pulso devem correspondero bolo de poeira formado na superfície do saco de filtro.A remoção insuficiente de cinzas pode levar ao aumento da resistência do equipamento, à diminuição do volume de ar de processamento e à deterioração das condições operacionais do sistema; a remoção excessiva de cinzas pode causar danos à bolsa filtrante e aumentar a emissão de partículas finas. Portanto, a seleção precisa da válvula de pulso é a chave técnica para equilibrar a resistência do equipamento e a eficiência da filtração.

A capacidade de sopro da válvula de pulso é limitada por vários fatores no sistema de remoção de poeira.

Na extremidade de entrada, o volume e a pressão da caixa de distribuição de gás, o diâmetro interno do tubo de fornecimento de gás e a capacidade de fornecimento de gás da fonte afetam diretamente o desempenho de sopro. Do lado da carga, o material, o diâmetro, o comprimento e a quantidade da bolsa filtrante, bem como a temperatura, a umidade e a viscosidade do pó, impõem requisitos diferentes ao sopro. Portanto, não é científico avaliar a capacidade de remoção de poeira da válvula de pulso apenas com base na sua capacidade de sopro.

II. Domine os tipos e condições de trabalho aplicáveis ​​das principais válvulas de pulso

Atualmente, as válvulas de pulso eletromagnético são categorizadas principalmente em três tipos: ângulo reto, submersa e direta. Cada tipo possui características estruturais e de desempenho distintas, tornando-os adequados para diversas condições de trabalho.

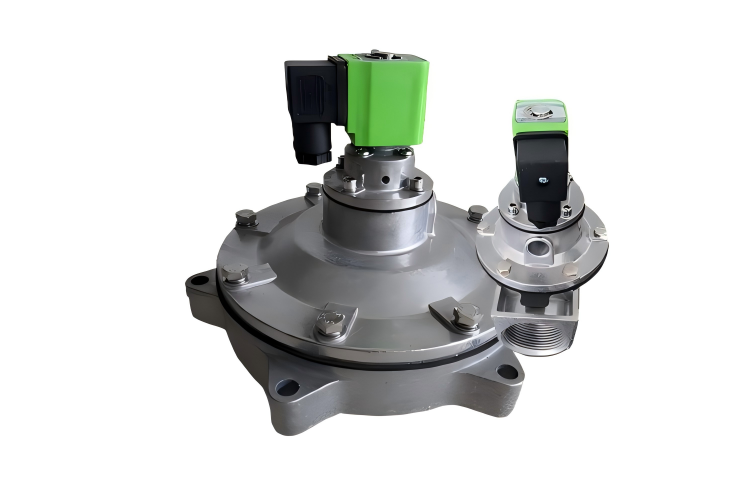

A válvula de pulso em ângulo reto é um tipo comum, apresentando um tubo de entrada e saída de ar em um ângulo reto de 90 graus. Este tipo de válvula normalmente opera a uma pressão de trabalho de 0,4-0,6 MPa, com uma faixa de temperatura ambiente de -10°C a 55°C e um nível de umidade relativa não superior a 85%. Devido à sua estrutura compacta, é comumente utilizado em sistemas online de remoção de cinzas sob condições operacionais convencionais.

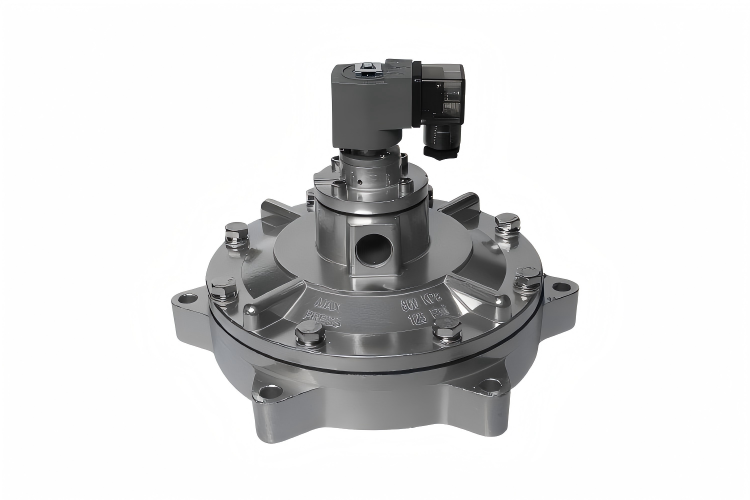

A válvula de pulso submersaseu nome deriva de sua instalação dentro do saco de gás. Esta estrutura reduz a resistência do caminho do fluxo e diminui a pressão da fonte de gás de sopro, tornando-a adequada para aplicações de baixa pressão. A pressão da fonte de gás de sopro pode ser tão baixa quanto 0,2-0,3 MPa, o que pode reduzir o consumo de energia e prolongar a vida útil do diafragma.

As linhas centrais da entrada e saída de ar da válvula de pulso direta estão alinhadas. Sua vantagem é a instalação conveniente e é comumente usada em coletores de pó de pulso de caixa de ar; entretanto, a desvantagem é que o fluxo de ar sofre maior resistência ao passar pelo corpo da válvula.

III. Correspondência precisa com base nos parâmetros das condições operacionais

Ao selecionar um modelo, não se deve confiar apenas na experiência ou em um único parâmetro, mas sim realizar uma análise abrangente com base em condições e parâmetros operacionais específicos.

A temperatura operacional é uma base importante para a seleção do modelo.

Por exemplo, a válvula de pulso de ângulo reto é normalmente adequada para uso em ambientes que variam de -10°C a 55°C. Para ambientes especiais de alta ou baixa temperatura, é necessário selecionar componentes de diafragma com níveis de resistência à temperatura correspondentes ou produtos especialmente personalizados.

A seleção do tipo de válvula é determinada pelo requisito de pressão de remoção de cinzas.

Se a pressão do ar comprimido fornecida pelo sistema for relativamente baixa (0,2-0,4 MPa), a válvula de pulso submersa deve ser preferida; se a pressão for suficiente (0,4-0,6 MPa), pode ser aplicado o tipo de ângulo reto ou o tipo direto.

As características da poeira também não podem ser ignoradas.

Para poeira com alta viscosidade e alta concentração, é necessária uma capacidade de remoção de poeira mais forte, o que requer uma válvula de pulso com volume de sopro suficiente e desempenho de abertura estável.

4. Conclusão

O sistema de remoção de cinzas de um filtro de mangas é um todo complexo, e a seleção e configuração de válvulas de pulso não é apenas uma questão técnica, mas também requer uma vasta experiência prática. Desde o projeto da caixa de distribuição de ar até a disposição dos tubos de injeção e a seleção das válvulas de pulso, cada link afeta o efeito final de remoção de cinzas. Com o avanço da tecnologia industrial, acredita-se que no futuro haverá métodos mais científicos e convenientes para orientar a seleção e configuração de válvulas de pulso, promovendo o desenvolvimento de tecnologia de remoção de poeira industrial em uma direção mais eficiente e com economia de energia.
