Quais são as diferenças entre válvulas de pulso de ângulo reto, submersas e diretas? Como selecionar com base nos requisitos?

Como os principais componentes de atuação em sistemas de limpeza por jato pulsante, a válvula de pulso eletromagnética serve como “interruptor” de ar comprimido para coletores de pó de filtros de mangas por jato pulsado. Seu desempenho impacta diretamente na capacidade de processamento do coletor e na eficiência de captação de pó. Para ajudar os usuários da indústria a compreender com precisão as diferenças técnicas entre os três principais tipos de válvulas de pulso – ângulo reto, submersa e direta – e a formular cientificamente planos de seleção, este artigo descreve sistematicamente a estrutura, os princípios e os cenários aplicáveis ​​dessas válvulas com base nas especificações técnicas da indústria e nas características do produto. Ele fornece referência para projeto de engenharia de remoção de poeira e operação e manutenção de equipamentos.

I. Definições Básicas e Características Estruturais dos Três Tipos de Válvulas de Pulso

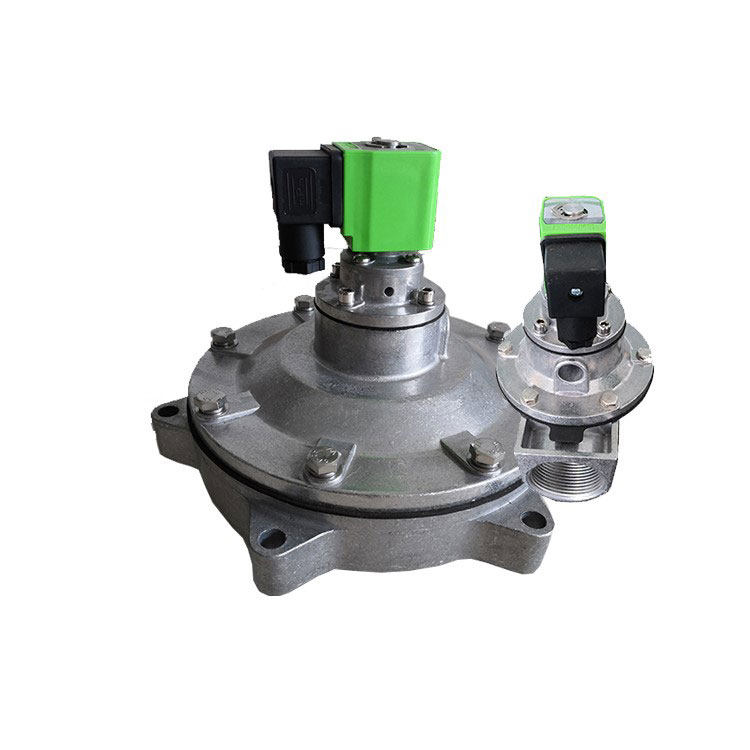

Válvula de pulso eletromagnético de ângulo reto

Sua característica é que os tubos de entrada e saída de ar da válvula angular estão em um ângulo de 90°. O corpo da válvula e o castelo são fundidos sob pressão usando material de liga de alumínio. Após o tratamento de superfície, apresentam excelente resistência à corrosão. O diafragma e a junta de vedação são produzidos usando um processo composto vulcanizado. As matérias-primas para a cabeça piloto eletromagnética consistem em materiais magnéticos de alta eficiência e materiais de blindagem magnética de aço inoxidável. Componentes críticos como molas e fixadores são feitos de aço inoxidável. Método de conexão: O tubo distribuidor de ar (tanque de ar) e o maçarico do coletor de pó são inseridos na entrada e saída da válvula respectivamente, vedados por porcas de compressão em ambas as extremidades.

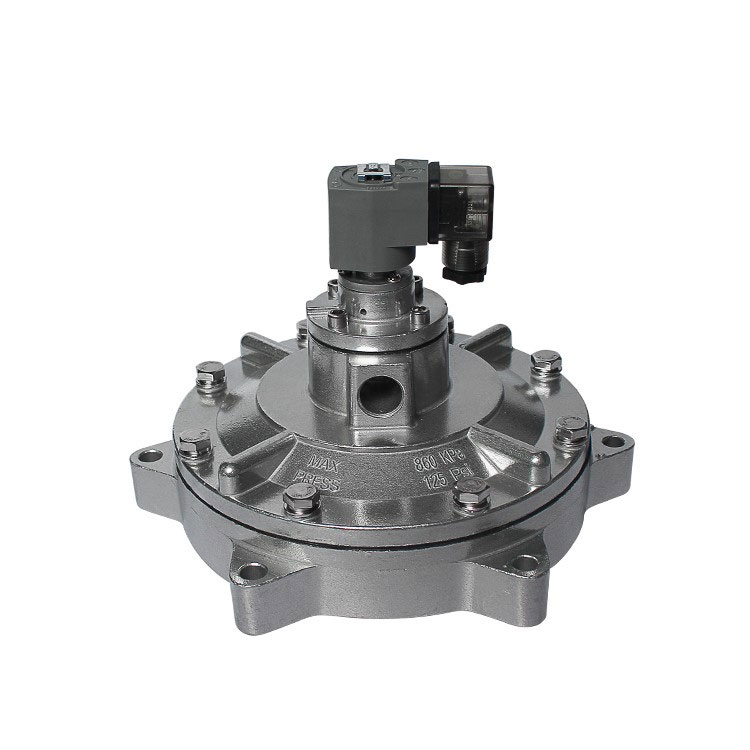

Válvula de pulso eletromagnético submerso

Composto por cabeçote piloto eletromagnético, conjunto de diafragma (diafragma, mola de pressão, vedação) e corpo de válvula. Instalado submerso no reservatório de ar, ele se conecta ao reservatório por meio de um flange. A porta de saída está localizada centralmente dentro do corpo da válvula dentro do reservatório, estendendo-se através de componentes como um dispositivo de penetração na parede para entrar na câmara de sopro para operação. Este tipo de válvula apresenta um design de canal de fluxo otimizado que reduz efetivamente a resistência ao fluxo de gás, garantindo uma operação estável mesmo sob condições de baixa pressão. Este design reduz o consumo de energia e prolonga a vida útil do diafragma.

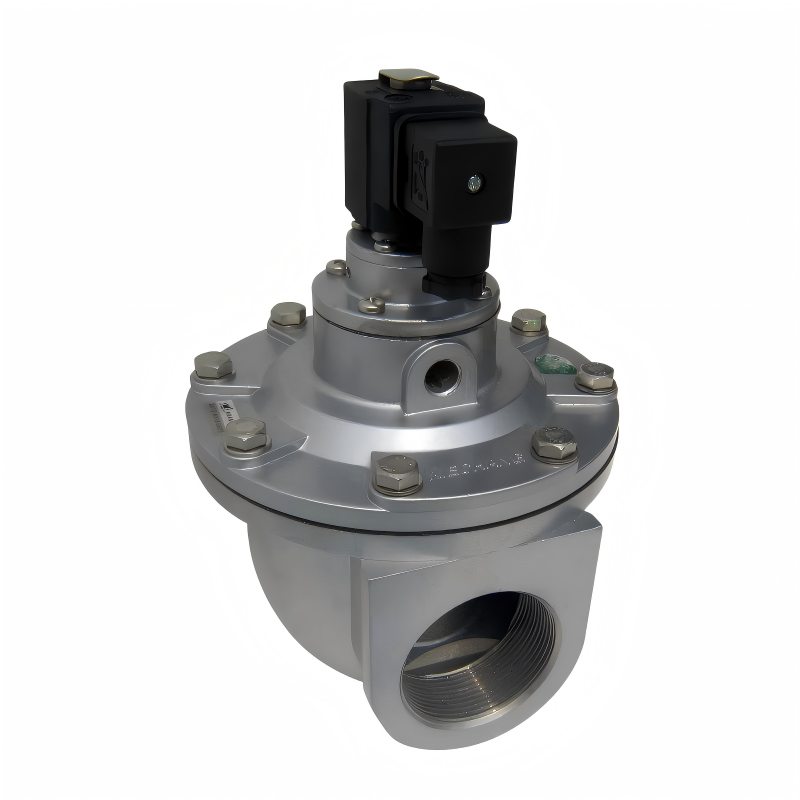

Válvula de pulso eletromagnético direto

As linhas centrais da entrada e saída de ar estão alinhadas em linha reta sem desvio angular, com a direção do fluxo de gás claramente marcada na superfície do corpo da válvula. A instalação envolve conectar uma extremidade ao tubo de ar que se estende do tanque de ar e a outra extremidade ao tubo de ar da câmara de sopro. Sua estrutura simples facilita a instalação, tornando-o um componente comum em coletores de pó pulsados ​​de tanques de ar.

II. Análise Comparativa de Princípios de Trabalho Comuns e Distintivos

Princípio de funcionamento das válvulas de pulso em ângulo reto

Um diafragma dentro da válvula a divide em câmaras de ar dianteiras e traseiras. Quando o ar comprimido é fornecido, ele entra na câmara traseira através de uma porta do acelerador. A pressão na câmara traseira força o diafragma a vedar a porta de saída, colocando a válvula no estado “fechada”.

Um sinal elétrico do instrumento de controle do jato de pulso move a armadura da válvula de pulso eletromagnético, abrindo o orifício de ventilação da câmara traseira. A câmara traseira despressuriza rapidamente, fazendo com que o diafragma se retraia. O ar comprimido então jorra pela saída da válvula, colocando a válvula de pulso no estado “aberta”. A liberação instantânea de ar comprimido cria um jato.

Quando o sinal elétrico do controlador de pulso cessa, a armadura da válvula é reinicializada. A ventilação da câmara traseira fecha e a pressão na câmara traseira aumenta, forçando o diafragma de volta contra a saída da válvula. A válvula de pulso retorna ao estado “fechada”.

Princípio de funcionamento da válvula de pulso submersa

A válvula de pulso é dividida em câmaras frontal e traseira. Quando o ar comprimido é fornecido, ele entra na câmara traseira através de um orifício do acelerador. A pressão na câmara traseira força o diafragma a vedar a saída da válvula, mantendo a válvula de pulso no estado “fechada”.

Quando um sinal elétrico do controlador de pulso move a armadura da válvula, a ventilação da câmara traseira se abre. A rápida perda de pressão na câmara traseira faz com que o diafragma se mova, permitindo que o ar comprimido seja descarregado através da saída da válvula. A válvula de pulso entra no estado “aberta”, liberando momentaneamente uma explosão de ar comprimido.

Quando o sinal elétrico do controlador de pulso cessa, a armadura da válvula é reiniciada, a ventilação da câmara traseira fecha e a pressão na câmara traseira aumenta, forçando o diafragma a vedar a saída da válvula. A válvula de pulso retorna ao estado “fechada”.

Princípio de funcionamento da válvula de pulso direto

1. Fechamento de desligamento: O ar comprimido entra na câmara traseira através do orifício do acelerador. Pressão da câmara traseira > pressão da câmara frontal, empurrando o diafragma para vedar a saída da válvula principal, fechando a válvula.

2. Abertura de inicialização: O controlador de pulso envia um sinal, a força eletromagnética levanta a armadura, abrindo o orifício de ventilação. A câmara traseira despressuriza rapidamente, criando um diferencial de pressão entre as câmaras dianteira e traseira. O diafragma se move para trás, abrindo a porta da válvula principal, e o ar comprimido é expelido.

3. Reinicialização do desligamento: Quando o sinal elétrico cessa, a mola da armadura retorna, fechando o orifício de ventilação. A pressão na câmara traseira é restaurada através do orifício do acelerador, fazendo com que o diafragma seja reiniciado e feche a porta da válvula principal, retornando ao estado inicial.

III. Principais parâmetros técnicos e critérios de seleção

Padronização dos parâmetros técnicos principais: As válvulas domésticas de pulso reto e de ângulo reto operam dentro de uma faixa de pressão de 0,4-0,6 MPa. As contrapartes importadas operam uniformemente a 0,4-0,6 MPa, independentemente do tipo. Ambas as categorias não apresentam diferenças fundamentais na tolerância de pressão ou nas classificações de pressão de aplicação.

Três Princípios Fundamentais para Seleção Científica

1.Princípio de compatibilidade de pressão operacional: Para cenários de baixa pressão (que exigem pressão reduzida da fonte de ar), priorize válvulas de pulso eletromagnéticas submersas. Para condições de pressão padrão (0,4-0,6 MPa), selecione com flexibilidade os tipos de ângulo reto ou direto com base nas restrições de instalação.

2. Princípio de correspondência de espaço de instalação: Quando o tanque de ar e o maçarico estão alinhados verticalmente, use válvulas de pulso eletromagnéticas em ângulo reto. Para layouts lineares, use válvulas de pulso eletromagnéticas diretas. Quando for necessária a instalação interna dentro do tanque de ar, as válvulas de pulso eletromagnéticas submersas são preferidas.

3. Princípio de correspondência do tipo de equipamento: Os coletores de pó de pulso de caixa de ar devem usar principalmente válvulas de pulso eletromagnéticas diretas. Os coletores de pó de filtro de manga de pulso podem selecionar válvulas de pulso eletromagnéticas de ângulo reto com base no ângulo de instalação. Para grandes sistemas de coleta de pó operando sob condições de baixa pressão, são recomendadas válvulas de pulso eletromagnéticas submersas.

4. Contexto e perspectivas de aplicações da indústria

A válvula de pulso eletromagnético é amplamente utilizada em aplicações de coleta de pó e sua estabilidade de desempenho impacta diretamente a eficiência do tratamento ambiental e a continuidade da produção industrial. À medida que os padrões ambientais continuam a melhorar, as demandas por válvulas de pulso com eficiência energética e longa vida útil continuam a aumentar. Este lançamento de comparações técnicas e diretrizes de seleção para três tipos de válvulas de pulso convencionais tem como objetivo ajudar os usuários da indústria a evitar armadilhas de seleção, aumentar a eficiência do sistema de coleta de pó e reduzir custos operacionais. No futuro, os avanços tecnológicos concentrar-se-ão num controlo de pressão mais preciso, numa vida útil prolongada e numa adaptabilidade mais ampla a diversas condições de funcionamento, fornecendo suporte de componentes essenciais para a transformação industrial verde.
