Que preparativos são necessários antes de instalar uma válvula de pulso?

Para aumentar a confiabilidade das válvulas de pulso em sistemas industriais de coleta de pó e transporte pneumático, um guia técnico de instalação abrangente foi lançado recentemente. Este guia tem como objetivo fornecer aos usuários da indústria referências técnicas profissionais que abrangem todo o processo, desde a preparação da pré-instalação até o comissionamento. Ao padronizar os procedimentos de instalação, reduz as taxas de falhas do equipamento e prolonga efetivamente a vida útil dos componentes principais.

I. Preparativos básicos antes da instalação

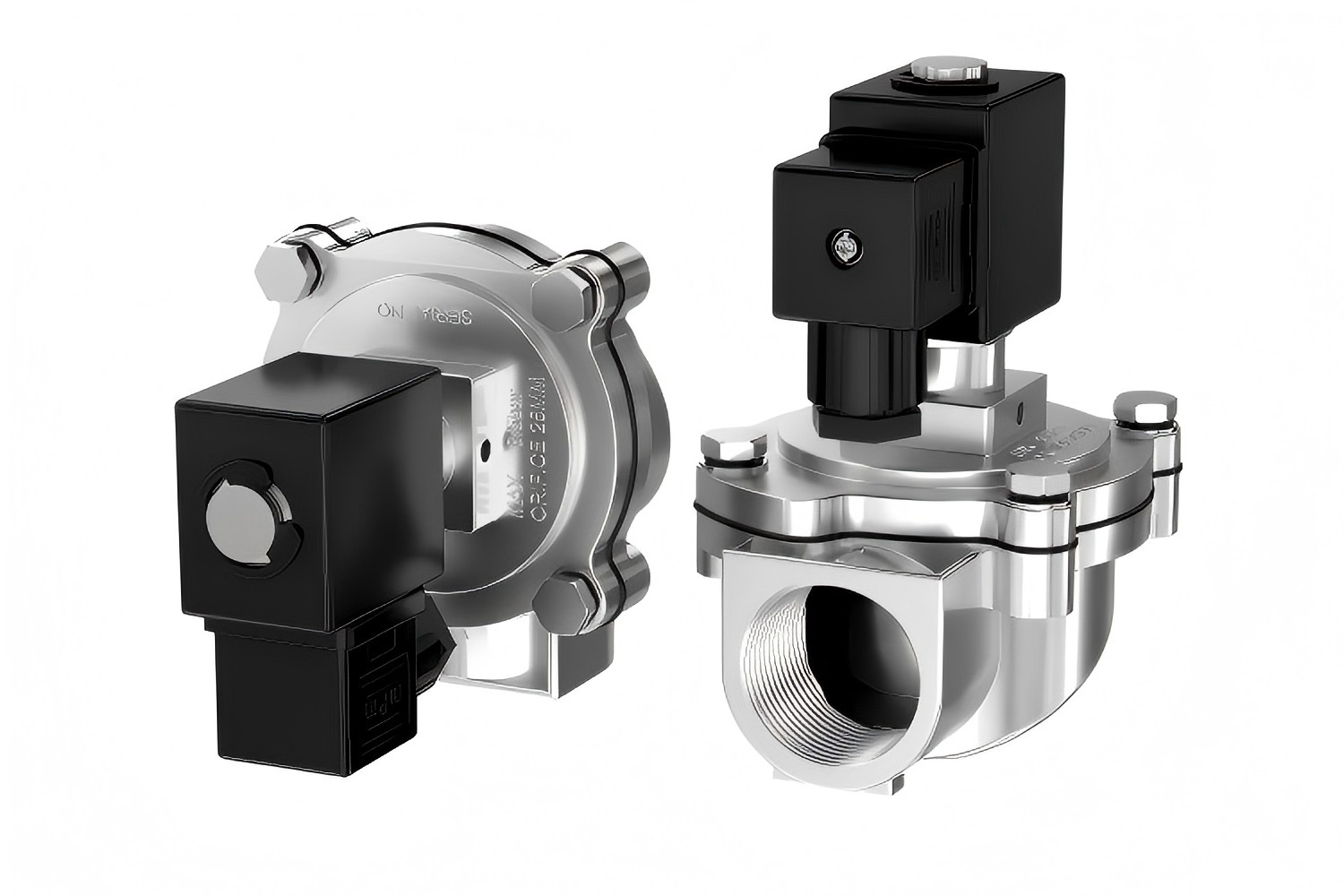

Preparação de pré-instalação paraválvulas de pulso eletromagnéticasé fundamental para garantir a qualidade da instalação e posterior operação estável. Deve ser implementado de forma abrangente em quatro áreas principais: verificação do produto, limpeza de tubulações, fornecimento de ar e inspeções elétricas, e preparação de acessórios.

A verificação do produto é a etapa principal.

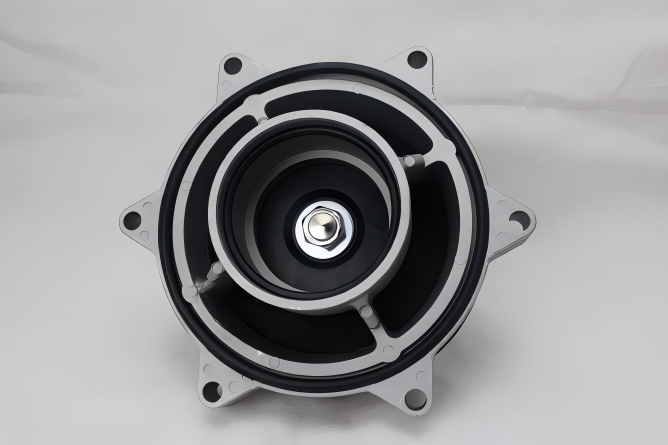

Antes da instalação, verifique se o modelo e as especificações da válvula de pulso atendem aos requisitos do projeto. Inspecione cuidadosamente o corpo da válvula,diafragma, selose outros componentes para integridade. Confirme se o certificado do produto e os relatórios de teste de fábrica estão completos.

Cinclinar-se é crítico.

Purgue completamente as linhas e conexões de ar comprimido para remover escória de soldagem, poeira e outros contaminantes. Isto evita que objetos estranhos bloqueiem os diafragmas ou orifícios piloto, o que poderia prejudicar a operação normal da válvula.

Verifique a qualidade da fonte de ar e a capacidade de fornecimento.

O fornecimento de ar do sistema deve permanecer seco, isento de óleo e de água. Recomenda-se a instalação de filtros e separadores óleo-água. Além disso, verifique se a capacidade do tanque de ar pode atender às demandas instantâneas de consumo de ar da purga para evitar fornecimento insuficiente.

Garanta conexões elétricas corretas.

Antes da instalação, use um multímetro para testar o circuito de controle e confirme se o tipo de sinal de controle e o valor da tensão correspondem totalmente aos requisitos da cabeça do solenóide da válvula de pulso para evitar mau funcionamento ou queima da bobina.

II. Principais considerações técnicas durante a instalação

A instalação da válvula de pulso eletromagnético deve seguir rigorosamente as especificações técnicas, concentrando-se em aspectos críticos como vedação da conexão, orientação de montagem, precauções de segurança e compatibilidade de parâmetros para garantir que a qualidade da instalação atenda aos padrões.

Garanta a integridade da vedação da conexão.

Durante a instalação, todas as interfaces de conexão devem estar limpas e niveladas. Use materiais de vedação especificados e aperte os parafusos com segurança. Realize testes de estanqueidade pós-instalação para eliminar vazamento de ar comprimido.

Garanta conexões elétricas adequadas e proteção do circuito.

Os plugues da bobina eletromagnética devem estar totalmente inseridos e travados no lugar, com os terminais firmemente crimpados. Os fios de controle devem ser conectados aos terminais correspondentes na unidade de controle e os pontos de entrada não devem estar voltados para cima para evitar a entrada de água da chuva, causando curtos-circuitos. Nunca conecte por engano sinais de controle do cilindro off-line às entradas da válvula solenóide, pois isso pode causar queima da bobina devido à energização prolongada.

Garanta a orientação de instalação correta.

As válvulas de pulso devem ser instaladas verticalmente ou no ângulo especificado de acordo com as instruções do produto, com direções de entrada/saída alinhadas com o fluxo médio. A instalação reversa é estritamente proibida.

Evite altas temperaturas e danos mecânicos para proteger componentes críticos.

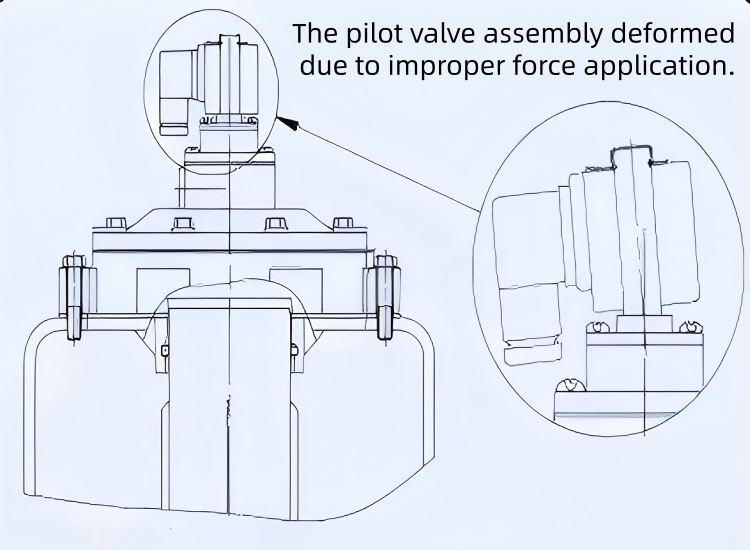

Após a instalação, as operações de soldagem em tanques de ar, flanges conectados ou tubos de sopro são proibidas para evitar respingos de solda ou danos causados ​​por alta temperatura aos diafragmas. Manuseie com cuidado durante o transporte ou instalação para evitar danos por impacto no conjunto piloto da válvula solenóide, o que poderia deformar a luva do carretel, fazendo com que a haste móvel emperre e impedindo a operação da válvula.

Verifique os parâmetros de pressão e tensão.

Certifique-se de que a pressão operacional do sistema e a temperatura média permaneçam dentro da faixa nominal da válvula de pulso. Confirme se a tensão de alimentação está correta, se a fiação está segura e se o isolamento está intacto.

III. Comissionamento pós-instalação e avisos de segurança

O comissionamento do sistema e as inspeções de segurança após a instalação são as etapas finais para garantir a operação confiável do equipamento. As principais considerações para este procedimento são as seguintes:

O comissionamento pós-instalação deve ser realizado em condições sem carga.

Teste se a válvula de pulso funciona suavemente e responde prontamente. Observe qualquer ruído ou vibração anormal durante a operação e registre os parâmetros relevantes.

Siga rigorosamente os avisos de segurança.

Nunca introduza ar comprimido antes de todas as válvulas estarem instaladas com segurança no tanque de ar. Nenhuma operação de soldagem é permitida após a instalação para evitar danos ao corpo da válvula. Implementar medidas de isolamento para válvulas em regiões frias.

Evite armadilhas comuns de instalação.

Por exemplo, tubos de entrada de ar subdimensionados para o tanque de ar podem causar fornecimento de ar insuficiente; a fiação incorreta pode levar à queima da bobina devido à energização prolongada; configurações inadequadas de largura do sinal de pulso podem interromper os ciclos normais de sopro e desperdiçar recursos de ar. Durante o comissionamento, realize uma solução de problemas completa, passo a passo.

4. Contexto da aplicação e importância do setor

Como um componente crítico de controle em sistemas automatizados, como coleta de pó industrial e transporte pneumático, a estabilidade operacional das válvulas de pulso impacta diretamente a conformidade ambiental e a continuidade da produção. À medida que os padrões ambientais industriais se tornam mais rígidos e os níveis de automação aumentam, a experiência profissional na instalação e manutenção de componentes críticos, como válvulas de pulso, torna-se cada vez mais vital. Este guia técnico visa estabelecer procedimentos operacionais padronizados, ajudando as empresas a reduzir falhas no local e a reduzir custos operacionais, garantindo assim uma operação eficiente e estável de sistemas industriais inteiros.
