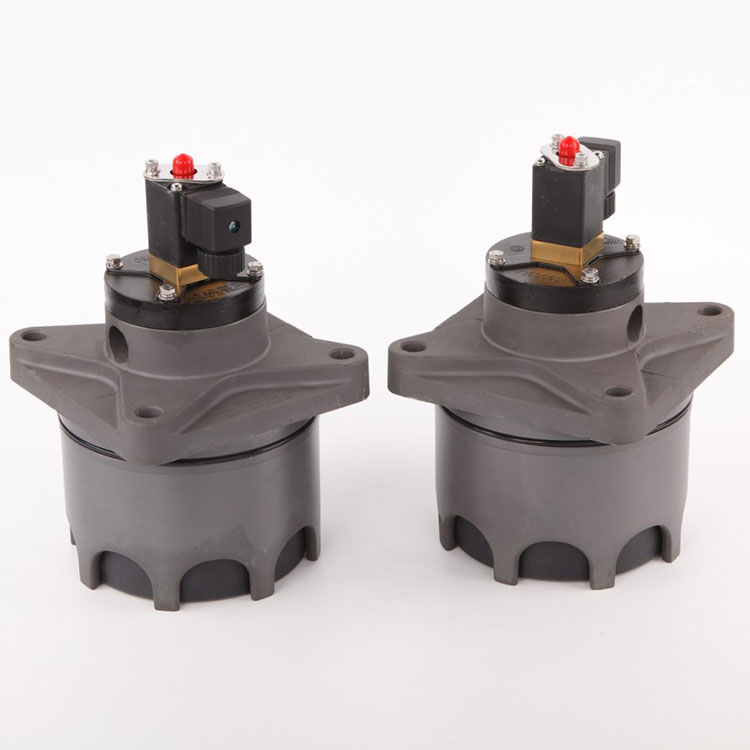

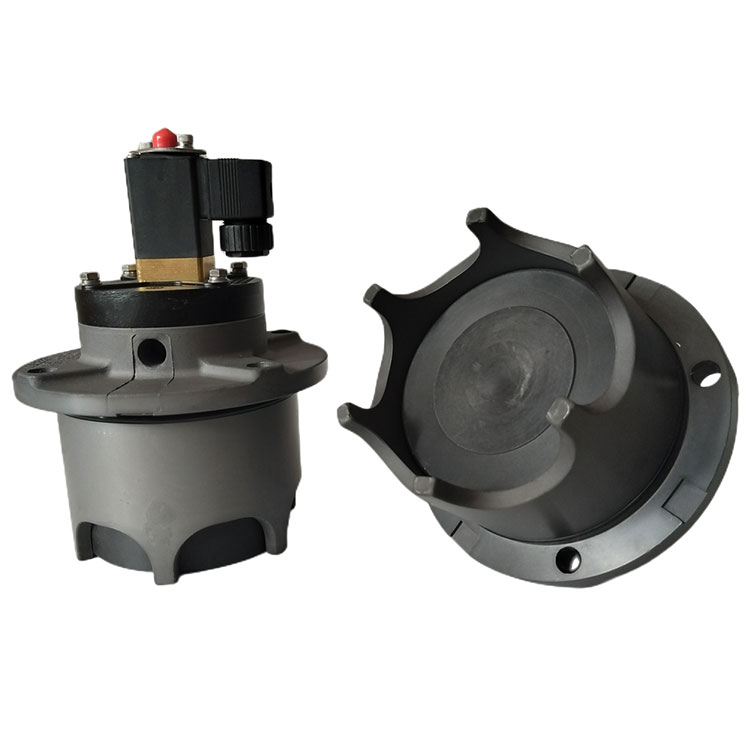

Válvula de pulso do pistão

A máquina de estrela Qingdao fornece válvula de pulso de pistão V1614718, é baseada na válvula de pulso eletromagnética do diafragma e no projeto do mecanismo do pistão, adotando uma estrutura incorporada, com desempenho mais forte e vida útil de serviço. Seus principais recursos são:

Características estruturais

Composto por cabeça piloto eletromagnética, pistão e corpo da válvula, a área da câmara traseira do pistão é maior que a câmara frontal e a força pneumática garante um estado de fechamento sensível.

Cancelamento do diafragma de borracha e mola de pressão, o uso da estrutura do pistão de alta resistência, melhora significativamente a durabilidade.

O princípio de trabalho da válvula de pulso de pistão é dividido em dois estágios:

Estado de sopro: após o sinal ser inserido pelo controlador elétrico, a cabeça do piloto eletromagnético abre o orifício de descarga e o gás de pressão na câmara frontal do pistão levanta o pistão e abre o canal de sopro.

Estado fechado: Depois que o sinal desaparece, o orifício de descarga é fechado, a pressão do gás na câmara traseira do pistão empurra o pistão para redefinir e o canal está fechado.

Padrão técnico

Pressão de trabalho: 0,2 ~ 0,6MPa

Especificação de tensão: DC24V ou AC220V/50HZ

Grau de proteção: IP65

Médio de trabalho: ar limpo

Temperatura aplicável: Tipo de temperatura ambiente -25 ~ 85 ℃, Tipo de alta temperatura -25 ~ 230 ℃.

Vida de vida: 1 milhão de vezes

Especificação de instalação da válvula de pulso de pistão

Requisitos de vedação: A conexão rosqueada deve ser preenchida com fita de matéria -prima PTFE ou selante da linha, e a superfície combinada da caixa de distribuição de ar deve ser suave e limpa.

Processamento da fonte de ar: o tubo de entrada de ar da caixa de distribuição de ar deve ser instalado com um filtro e regulador, e a parte inferior está equipada com uma válvula de drenagem para garantir que o ar comprimido esteja seco e livre de impurezas.

Precisão do processamento: a face final da instalação do pacote de ar de acordo com o processamento da Figura 2, para garantir que a tolerância ao tamanho e a rugosidade da superfície.

Requisitos de limpeza: o airbag e o blowpipe devem ser bem limpos antes da instalação para evitar detritos residuais.

Conexão

Ao instalar com o coletor redondo, as dimensões devem estar de acordo com a Fig. 3 para garantir a correspondência da conexão (por exemplo, φ150/φ120 abertura).

O diagrama de usinagem da conexão do coletor (Fig. 2) especifica as dimensões -chave: largura total de 180 mm, chanfro de 15 °, δ = 4,5 mm de espessura da parede.

Dimensões externas

As dimensões externas da válvula de pulso de pistão de 3 polegadas são mostradas na Figura 3, com parâmetros-chave, como o comprimento total de 134 mm e os orifícios de montagem de φ151mm marcados.

Com design compacto e arranjo flexível de blowpipe, a válvula é adequada para a demanda de limpeza de cinzas de alta eficiência no sistema de remoção de poeira industrial. Ao otimizar a estrutura do pistão e o controle eletromagnético, ele atinge a resposta rápida e a operação estável e atende aos requisitos rigorosos de confiabilidade e precisão para produtos de exportação.

Figura.1 Figura.2Figura.3
