Válvula de pulso DMF-Z-20

Válvula de pulso eletromagnético de ângulo reto DMF-Z-20 A válvula de pulso eletromagnético (também conhecida como válvula de diafragma) serve como “interruptor” de ar comprimido para o sistema de limpeza por jato de pulso em coletores de pó de filtro de mangas de jato de pulso. Controlado por sinais do instrumento de controle de jato pulsante, ele realiza sequencialmente a limpeza por jato pulsante nas mangas filtrantes por fileira (ou compartimento), mantendo a resistência do coletor de pó dentro de uma faixa predefinida para garantir sua capacidade de processamento e eficiência de coleta de pó.

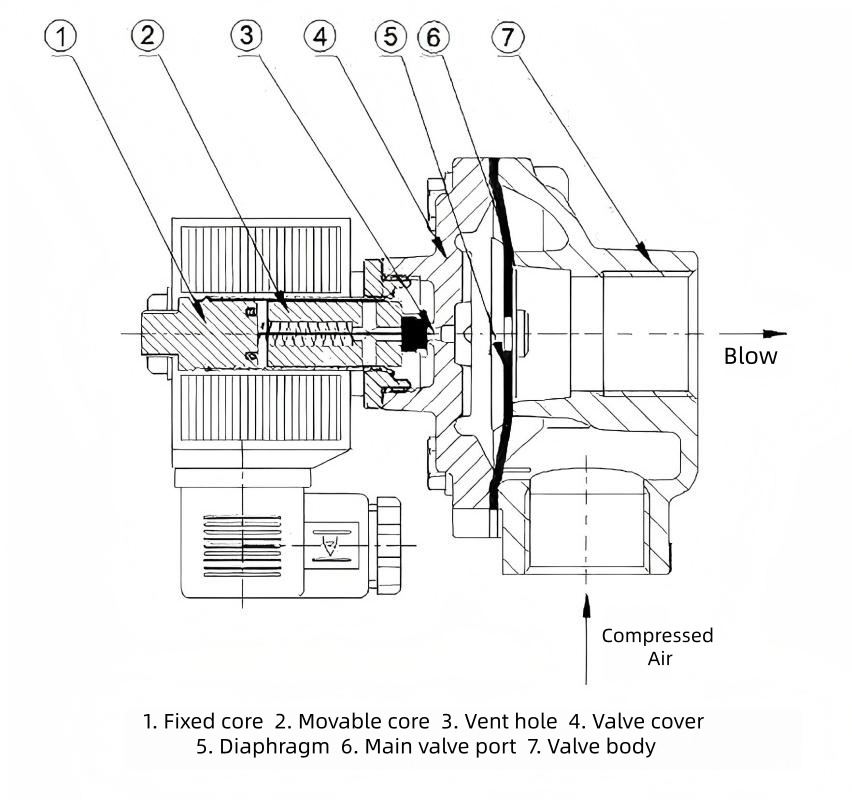

Diagrama esquemático:

Características estruturais:

DMF-Z-20 é uma válvula solenóide de pulso elétrico de ângulo reto. Suas características estruturais são as seguintes:

Design em ângulo reto: A entrada e a saída formam um ângulo de 90°, garantindo um fluxo de ar suave e adequação para instalação entre tanques de ar e tubos de sopro do coletor de pó.

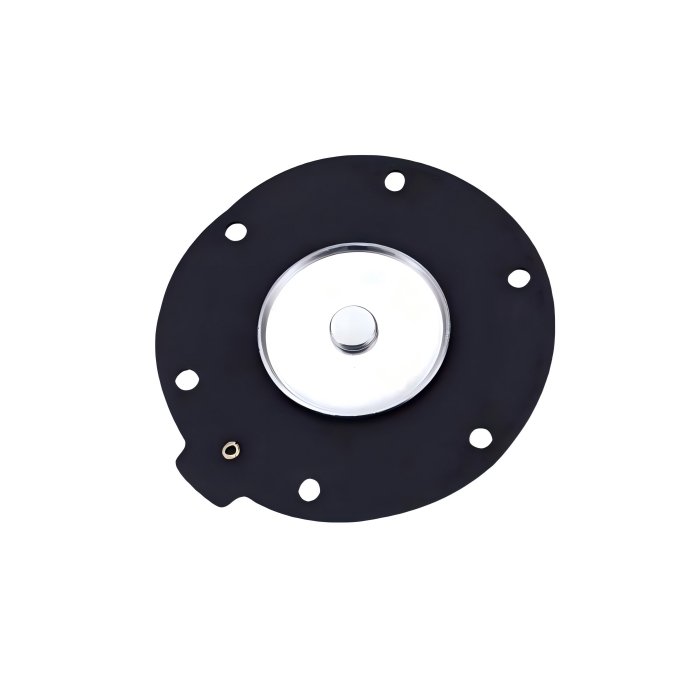

Componentes principais: Inclui cabeça eletromagnética, diafragma, corpo de válvula e mola. O corpo da válvula é feito de liga de alumínio, enquanto o diafragma normalmente apresenta uma estrutura reforçada com tecido de borracha nitrílica, oferecendo resistência ao desgaste e alto desempenho de vedação.

Método de Conexão: Possui rosca de conexão G3/4" com diâmetro nominal de 20mm.

Atuação por Diafragma: Operada por pressão diferencial pneumática. Quando energizada, a cabeça do solenóide abre a porta de alívio para liberar a pressão da câmara traseira, permitindo que o gás da câmara frontal levante o diafragma para retorno. Após a desenergização, a mola é reiniciada para fechar o orifício, restaurando o estado selado.

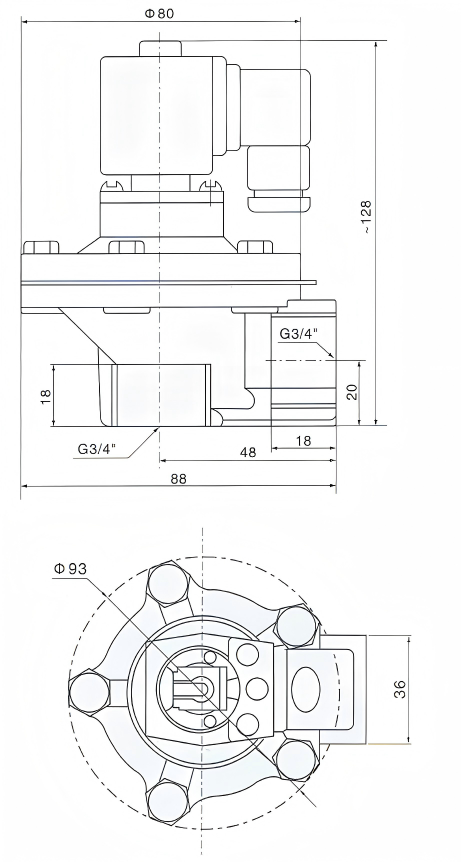

Dimensões totais do DMF-Z-20:

Especificações técnicas:

Princípio de funcionamento:

Válvula de pulso eletromagnético de ângulo reto DMF-Z-20 O diafragma divide a válvula de pulso eletromagnético em câmaras de ar dianteiras e traseiras. Quando o ar comprimido é fornecido, ele entra na câmara traseira através do orifício do acelerador. Neste ponto, a pressão da câmara traseira força o conjunto do diafragma a vedar a saída da válvula, colocando a válvula de pulso eletromagnético no estado “fechada”.

Um sinal elétrico do instrumento de controle do jato pulsante faz com que a armadura da válvula se retraia. Isto abre a porta de exaustão na câmara traseira, despressurizando-a rapidamente. O conjunto do diafragma se move para trás, permitindo que o ar comprimido jorre pela saída da válvula. A válvula entra no estado “aberto”.

Quando o sinal elétrico do controlador de jato de pulso cessa, a armadura da válvula de pulso eletromagnético é reiniciada. A porta de exaustão da câmara traseira fecha e a pressão na câmara traseira aumenta, forçando o conjunto do diafragma a vedar firmemente contra a saída da válvula. A válvula de pulso eletromagnético retorna ao estado “fechado”.

Áreas de aplicação:

O núcleo DMF-Z-20 é projetado para sistemas de limpeza de coletores de pó de mangas de jato pulsado, compatíveis com bolsas de filtro, cartuchos de filtro, tubos cerâmicos e outros elementos de filtração. Ele serve como “interruptor” de ar comprimido para o sistema de blowback. Suas aplicações estão concentradas em ambientes industriais com alto teor de poeira:

Controle de Poeira Ambiental:Sistemas de limpeza por jato de pulso compatíveis com vários coletores de pó de manga/cartucho.

Fabricação Industrial:Materiais de construção (cimento/cal), metalurgia (aço/fundição), mineração, produtos químicos, produtos farmacêuticos, processamento de rações, marcenaria, fabricação de papel, etc.

Outras aplicações:Sopro assistido em sistemas de transporte pneumático e condições de equipamento/operação que exigem limpeza por jato pulsado.
