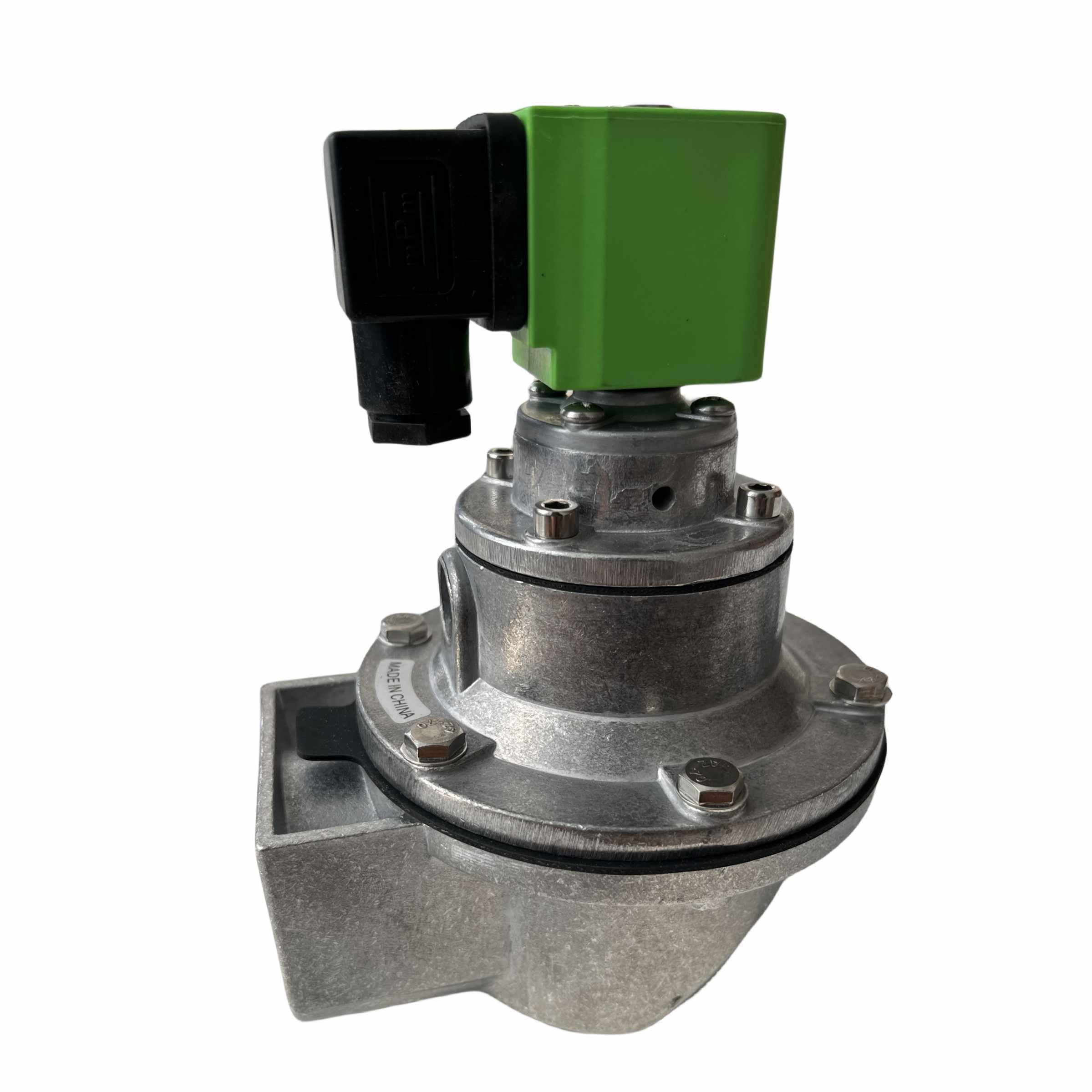

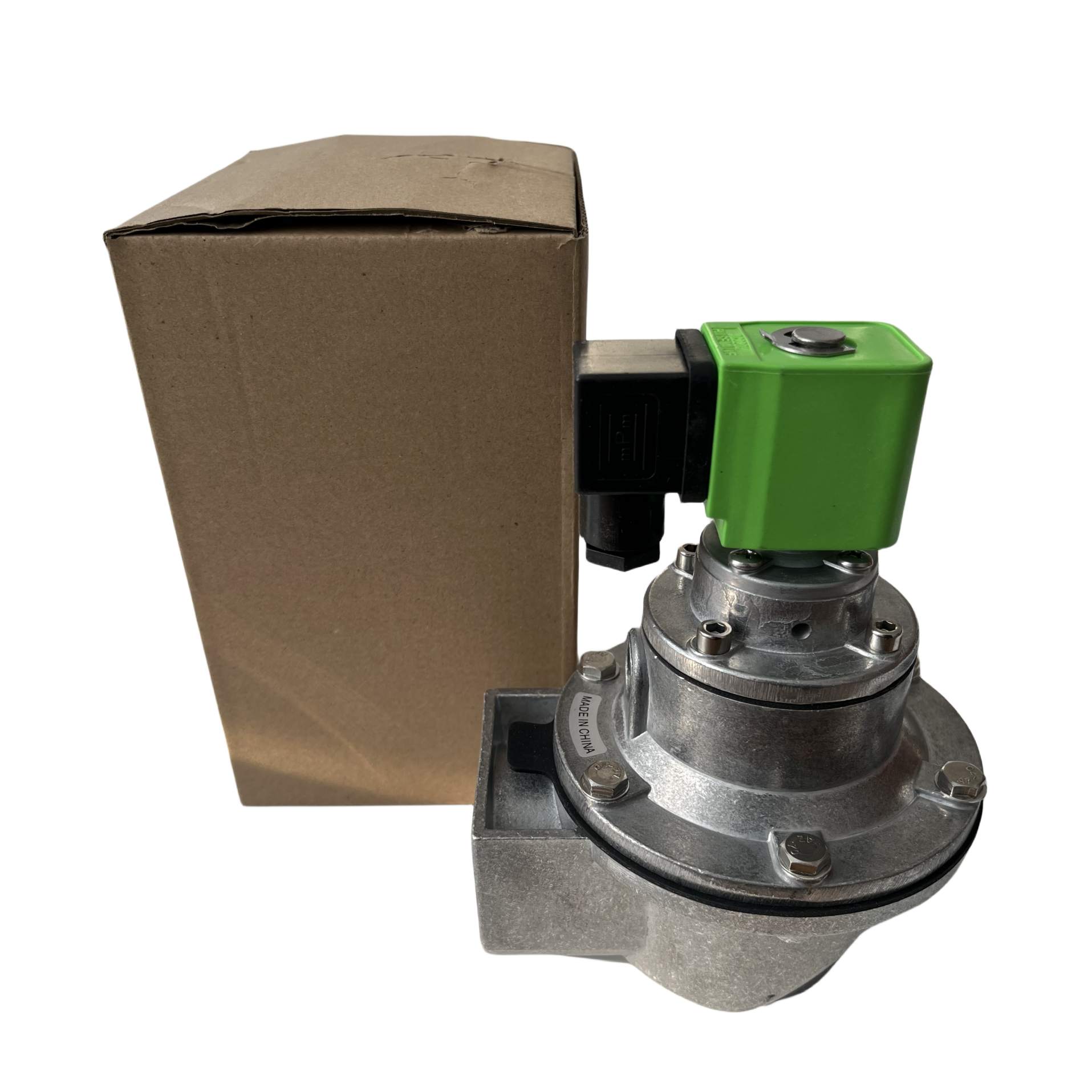

Válvula de pulso DMF-Z-40S

Descrição do produto:

A válvula de pulso DMF-Z-40S é uma válvula de ângulo reto usada no sistema de limpeza por jato de pulso de coletores de pó de filtro de mangas por jato de pulso. É altamente eficaz para limpar uma ampla variedade de elementos filtrantes, incluindo sacos redondos, sacos envelope, sacos de formato irregular e sacos de fibra metálica, bem como cartuchos de filtro, tubos cerâmicos e placas plásticas sinterizadas. A válvula de pulso pode ser conectada a reservatórios de ar e maçaricos coletores de pó para criar os pulsos de ar de limpeza necessários.

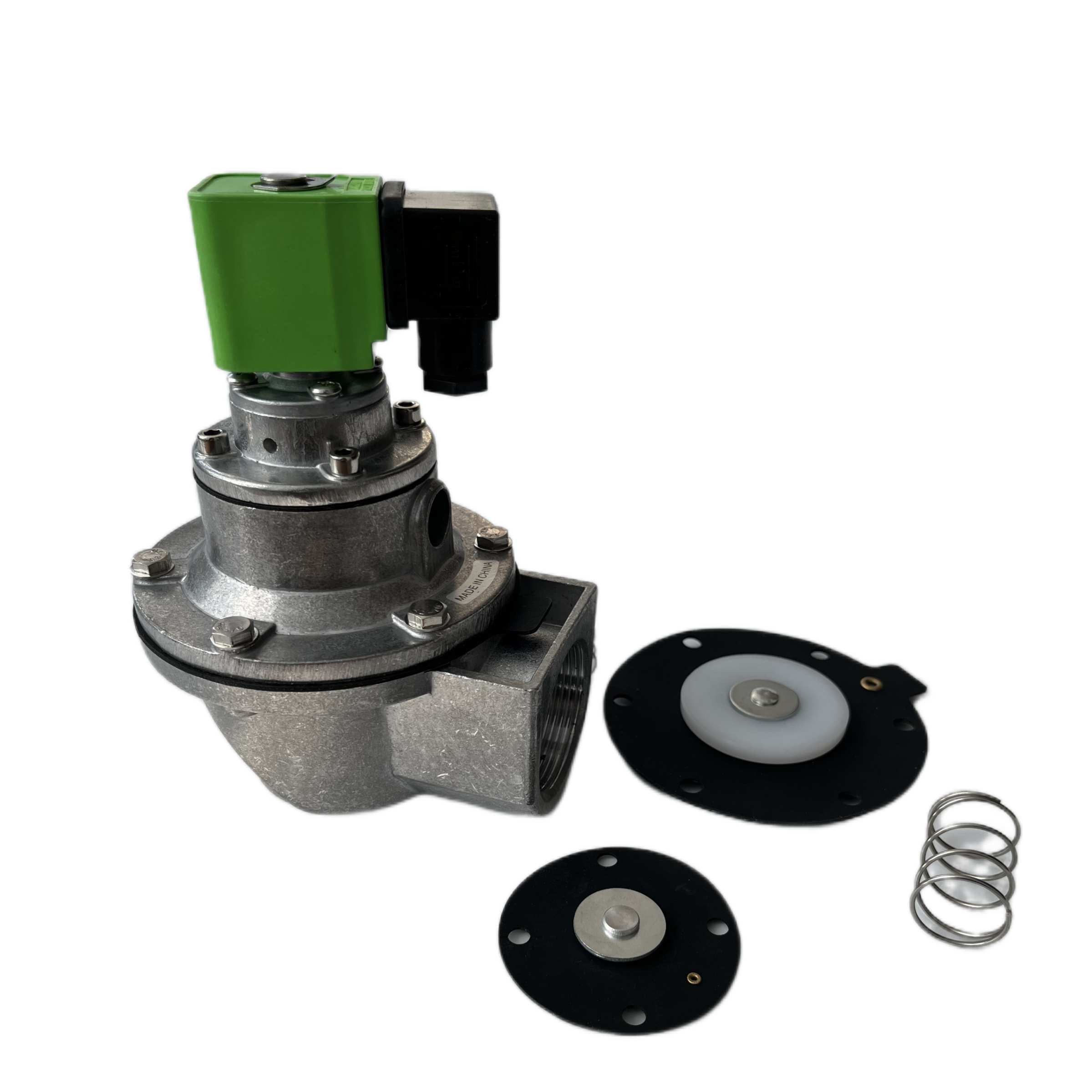

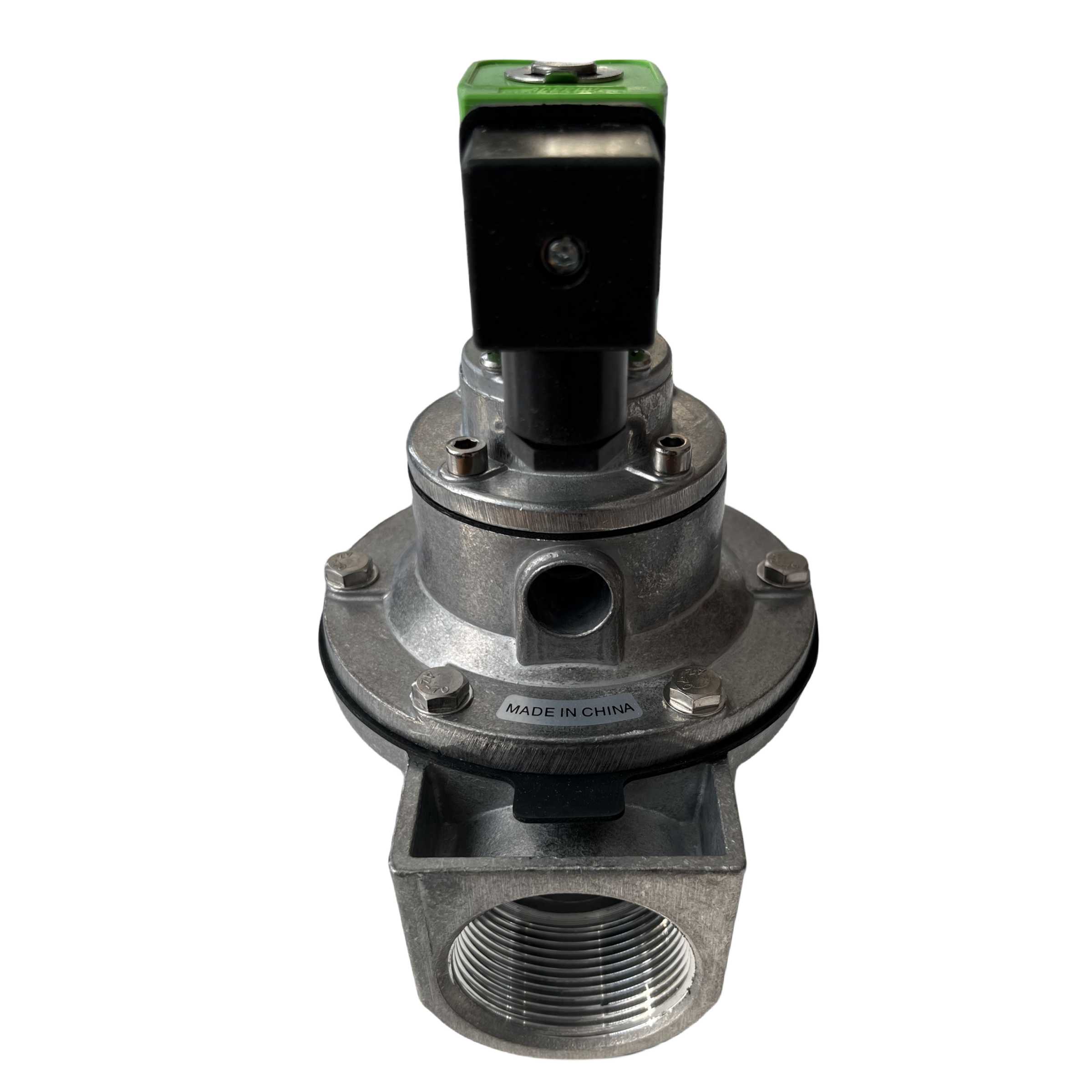

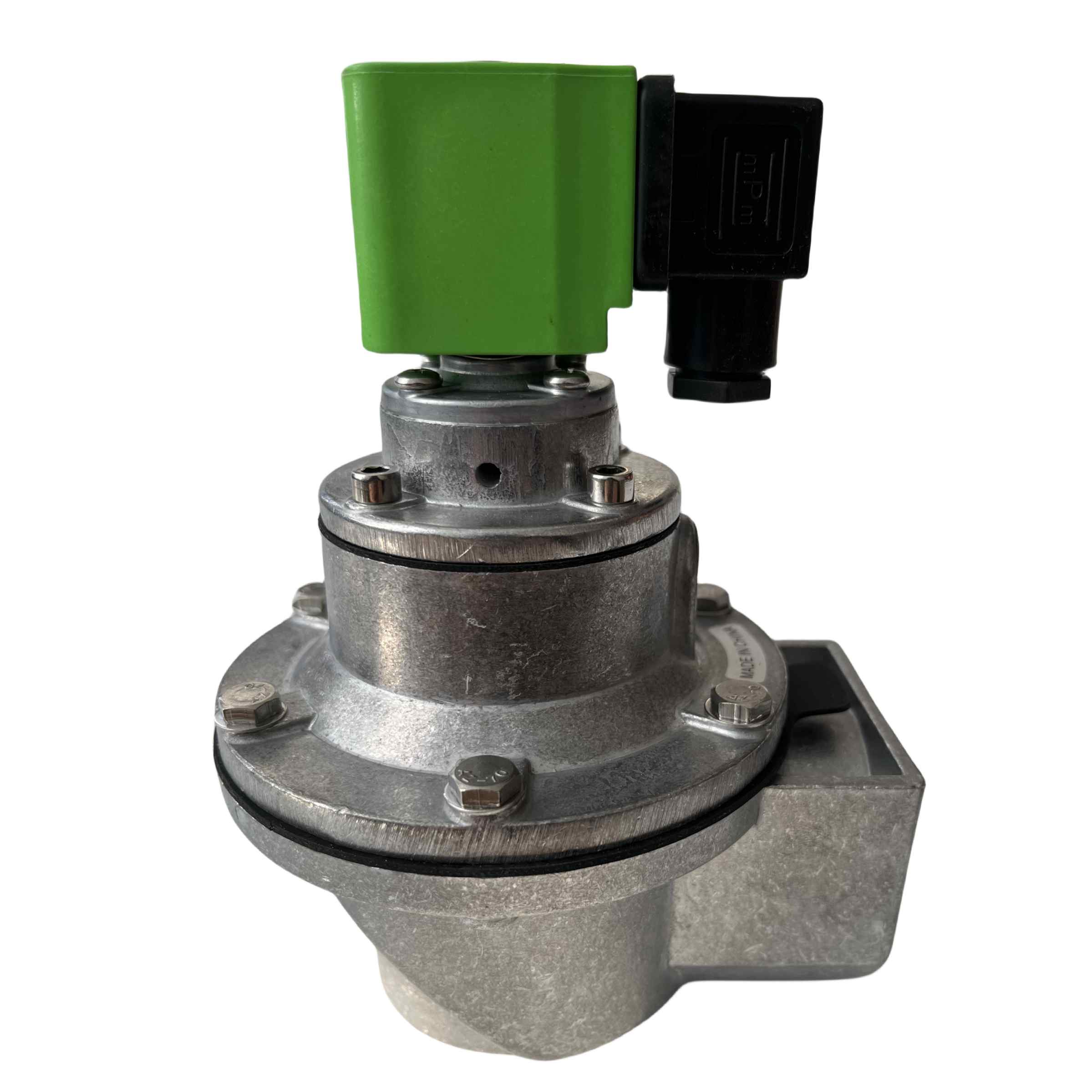

A válvula possui um design em ângulo reto com portas de entrada e saída em um ângulo de 90 graus. O corpo e a tampa da válvula são feitos de liga de alumínio fundido com tratamento de superfície resistente à corrosão, e o diafragma usa uma vedação composta de metal-borracha. Funciona com um diafragma que separa as câmaras de ar dianteira e traseira. Quando um sinal eletromagnético é ativado, a câmara traseira é ventilada para iniciar o jato pulsante. As válvulas de pulso eletromagnético têm estrutura simples, são baratas, fáceis de instalar e manter, respondem rapidamente e não consomem muita energia. Ele pode operar em temperaturas que variam de -10°C a 55°C e foi projetado para durar de 2 a 3 anos ou 1 milhão de ciclos de abertura/fechamento.

Parâmetro do produto:

Pressão operacional: 0,1 MPa a 0,7 MPa

Meio operacional: Ar limpo que foi desengordurado e desumidificado

Tensão operacional: 24 V CC, 220 V CA, 110 VCA

Corrente operacional: 800 mA / 60 mA

Ambiente Operacional: Temperatura -10°C a 55°C, umidade relativa não superior a 85%

Vida útil: 2–3 anos ou 1 milhão de ciclos liga/desliga

Tempo de resposta de abertura: <0,03 s (a 85% da tensão nominal)

Resistência de isolamento: > 1 MΩ

Resistência dielétrica: A bobina solenóide pode suportar uma tensão de 250 V a 50 Hz por 1 minuto sem quebra

Teste de vibração: pode suportar vibração a uma frequência de 20 Hz, amplitude total de 2 mm, por 30 minutos

Vida útil do diafragma: ≥1 milhão de ciclos

Requisitos de aparência: A superfície do corpo da válvula deve estar livre de danos visíveis, como pintura descascada, arranhões ou rebarbas

Instalação e Manutenção

A válvula de pulso DMF-Z é uma válvula de ângulo reto com um ângulo de 90 graus entre sua entrada e saída. É adequado para instalação e conexão entre tanques de armazenamento de ar e tubos de sopro de coleta de poeira, garantindo um fluxo de ar suave e fornecendo um fluxo de ar de limpeza por pulso que atende às especificações.

As válvulas de pulso eletromagnético possuem altos requisitos de limpeza do meio; meios contendo partículas não são adequados para uso e quaisquer impurezas devem ser filtradas primeiro. Além disso, meios viscosos não são adequados para uso.
