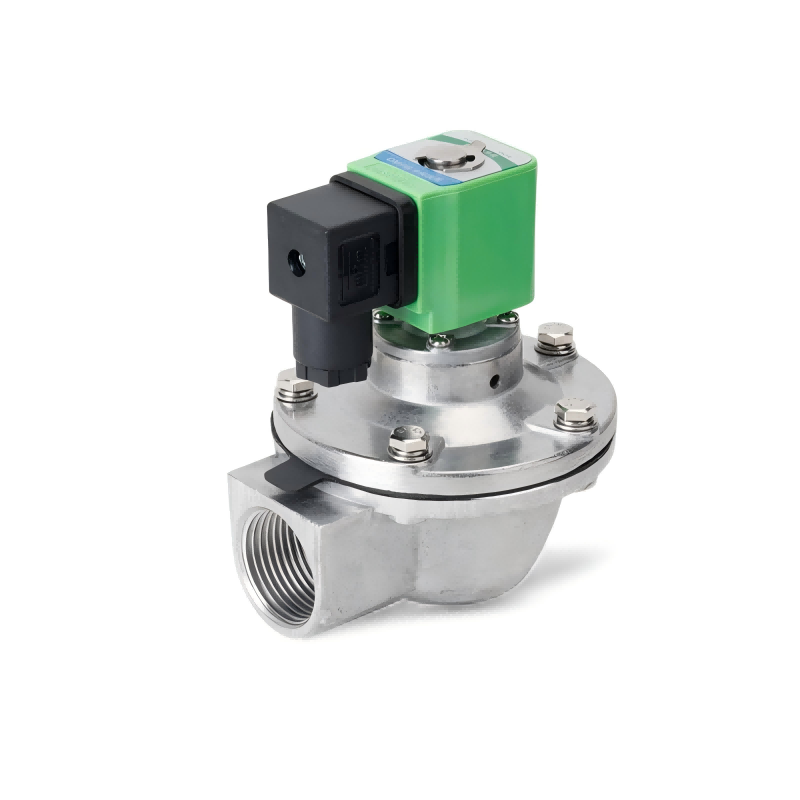

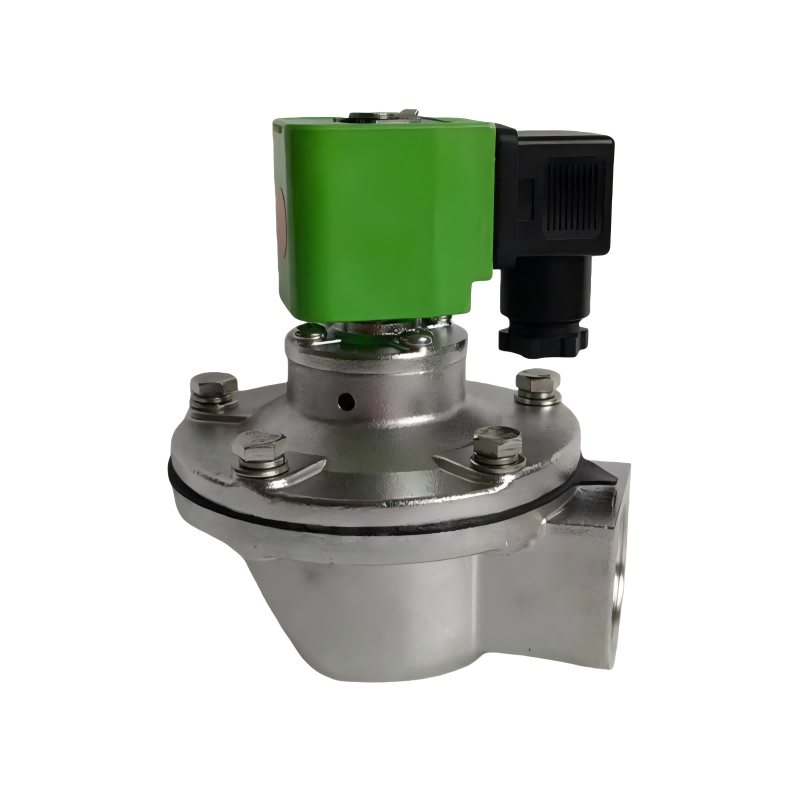

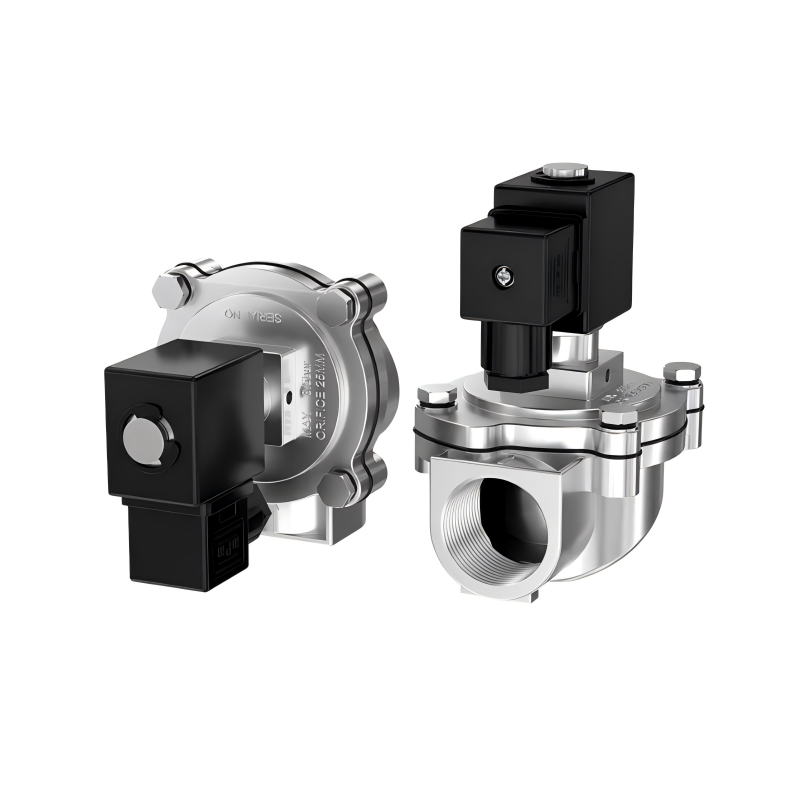

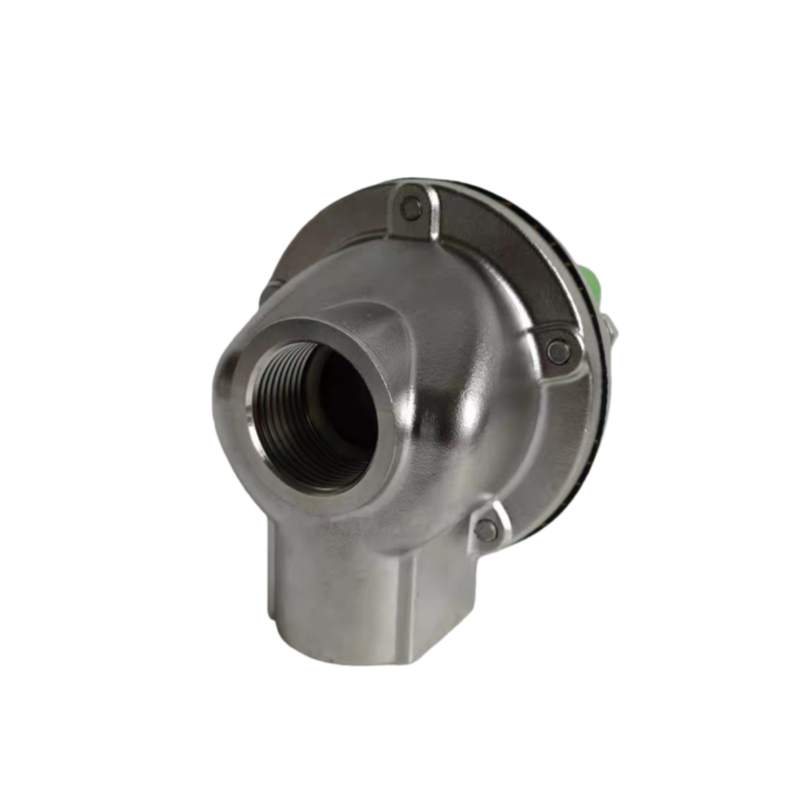

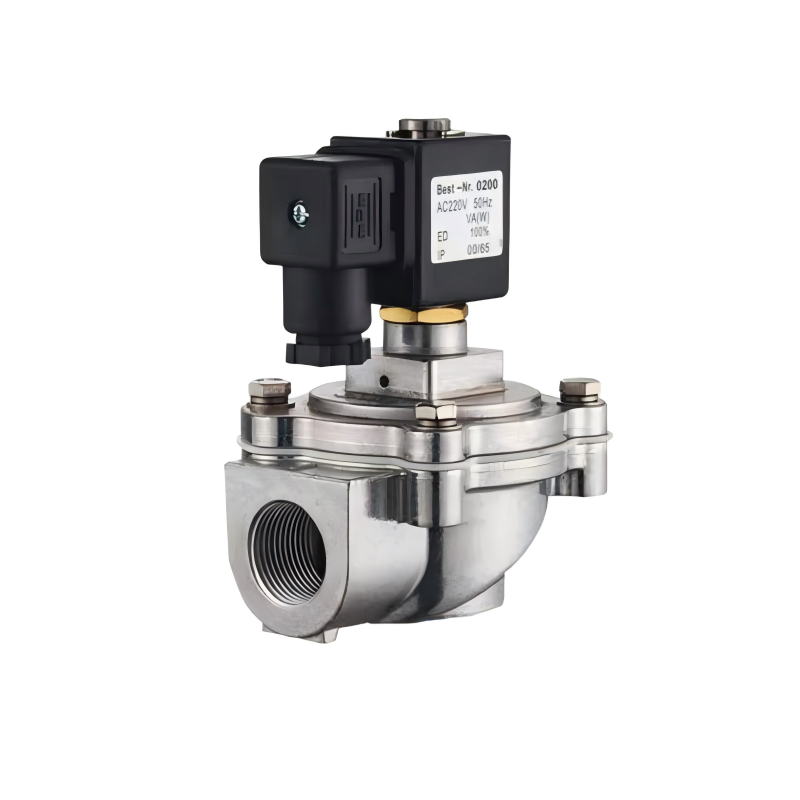

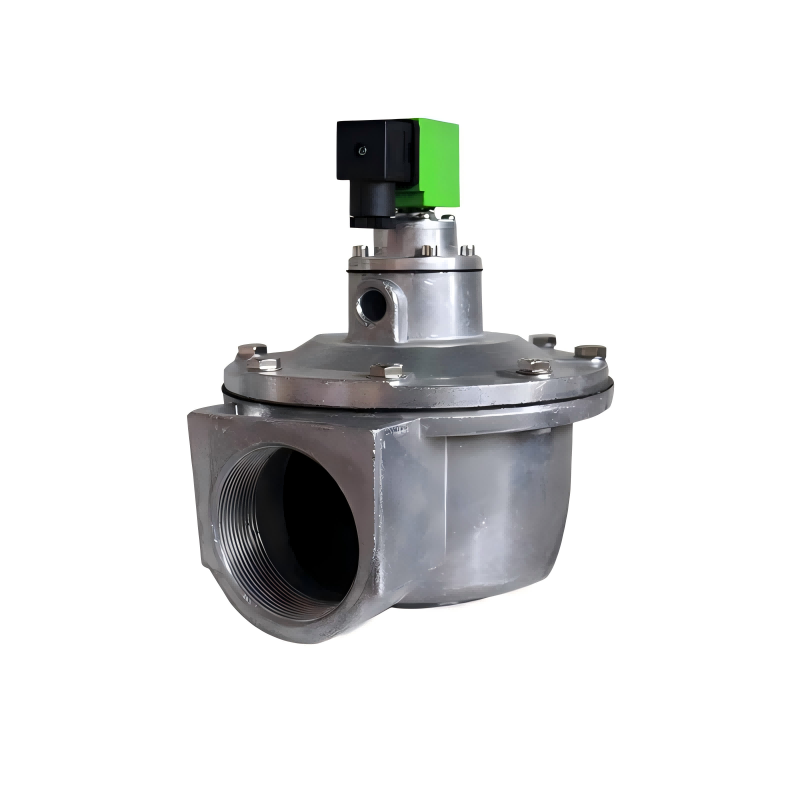

Válvula de pulso DMF-Z

A válvula de pulso eletromagnético de ângulo reto DMF-Z é uma válvula solenóide especializada projetada especificamente para uso com coletores de pó de filtro de manga. Ele serve como interruptor de ar comprimido para o sistema de limpeza por jato pulsante em coletores de pó de filtro de mangas por jato pulsado. Controlado por sinais de saída do instrumento de controle de jato pulsante, ele executa sequencialmente a limpeza por jato pulsante nas mangas de filtro, fileira por fileira (ou câmara por câmara). Isto mantém a resistência do coletor de pó dentro de uma faixa predefinida, garantindo sua capacidade de processamento e eficiência de coleta de pó, ao mesmo tempo em que atinge o objetivo de sacudir o pó dos sacos de filtro.

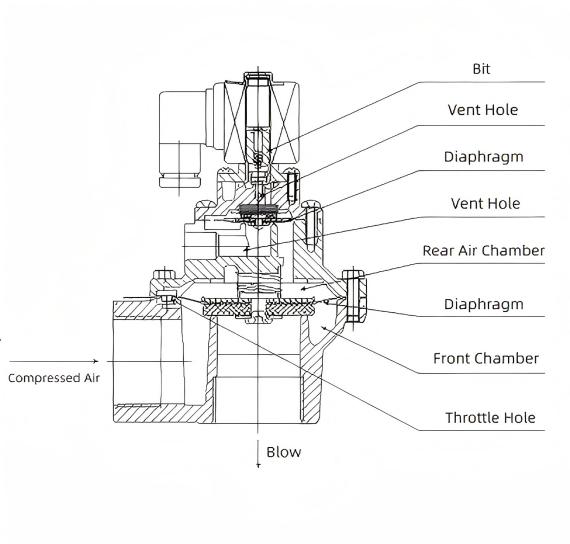

Diagrama Esquemático

Características estruturais

O corpo da válvula e a tampa da válvula de pulso eletromagnético de ângulo reto DMF-Z são fabricados em liga de alumínio fundido. Após o tratamento de superfície, apresentam excelente resistência à corrosão. O diafragma e a junta de vedação são vulcanizados e compostos usando novos processos. A cabeça piloto eletromagnética é composta de materiais magnéticos e materiais de blindagem magnética de aço inoxidável. As molas e fixadores são todos feitos de aço inoxidável. O tubo de conexão do distribuidor de ar (câmara de ar) e o maçarico do coletor de pó são inseridos na entrada e na saída da válvula, respectivamente. Ambas as extremidades são vedadas apertando as porcas de compressão. As válvulas estão disponíveis em três especificações – 20, 25 e 40S – para seleção em coletores de pó de filtro de mangas de jato pulsado com diversas capacidades de tratamento (purificação) de ar. O corpo e a tampa da válvula são fundidos sob pressão para alta densidade, com um revestimento de laca transparente que aumenta a resistência à corrosão. A vedação diafragma emprega um composto metal-borracha para excelente rigidez e desempenho livre de vazamentos. A cabeça piloto eletromagnética oferece forte atração magnética com operação responsiva e confiável. A válvula apresenta desempenho de abertura superior, abrindo de forma confiável a 85% da tensão nominal. Também demonstra excelente desempenho de fechamento, vedando de forma confiável a uma pressão de ar de 0,15 MPa.

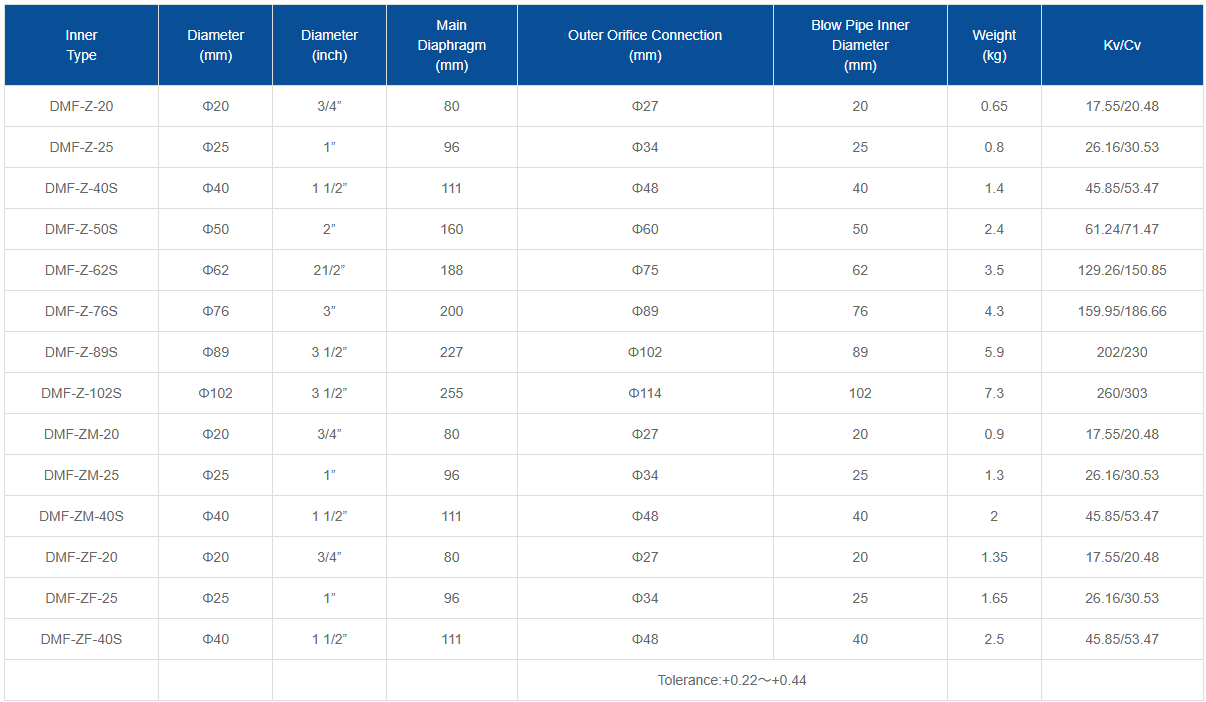

Parâmetros

Princípio de funcionamento

O diafragma divide a válvula de pulso eletromagnético em câmaras frontal e traseira. Quando o ar comprimido é fornecido através do orifício do acelerador para a câmara traseira, a pressão da câmara traseira força o diafragma a vedar a saída da válvula, colocando a válvula de pulso eletromagnético no estado “fechada”. Quando o sinal elétrico do controlador de jato de pulso cessa, a armadura da válvula solenóide é reinicializada. A ventilação da câmara traseira fecha e o aumento da pressão na câmara traseira força o diafragma a vedar a saída da válvula, retornando a válvula solenóide ao estado “fechado”. A válvula de pulso eletromagnético controla a abertura e o fechamento da porta de alívio do corpo da válvula por meio de sinais elétricos. Durante o alívio da válvula, o gás pressurizado na câmara traseira é liberado, enquanto o gás pressurizado na câmara frontal é estrangulado pela porta de vácuo do diafragma, levantando o diafragma para iniciar o sopro pulsado. Quando o corpo da válvula para de descarregar, o gás pressurizado enche rapidamente a câmara traseira através do orifício de amortecimento. Devido à diferença nas áreas de suporte de força em ambos os lados do diafragma contra o corpo da válvula, a força do gás na câmara traseira torna-se dominante. Isto fecha de forma confiável o diafragma sobre a porta de descarga da válvula, interrompendo a descarga da válvula de pulso.

Áreas de aplicação

Setor de equipamentos para remoção de poeira

Coletores de pó de manga: Como componente principal do sistema de limpeza por jato pulsante, essas unidades são controladas por controladores de jato pulsante para soprar sequencialmente ar comprimido nas mangas de filtro, mantendo a resistência do coletor de pó dentro dos limites predefinidos. Isso garante capacidade de processamento consistente e eficiência de coleta de poeira, tornando-os amplamente utilizados para controle de poeira em mineração, materiais de construção, metalurgia e indústrias químicas.

Coletores de pó de pulso de caixa de ar: Certas válvulas de pulso DMF-Z de ângulo reto podem ser integradas aos sistemas de jato de pulso de coletores de pó de pulso de caixa de ar, trabalhando em conjunto com a estrutura da caixa de ar para obter uma remoção de poeira eficiente.

Campo de purificação de ar

Equipamento industrial de purificação de ar: usado para controlar o fluxo de ar, remover poeira das superfícies do filtro, aumentar a eficiência da purificação e prolongar a vida útil do filtro. Adequado para indústrias com requisitos rigorosos de limpeza do ar, como eletrônica, farmacêutica e processamento de alimentos.

Sistemas comerciais de purificação de ar: Em equipamentos de purificação de ar para shopping centers, hotéis, edifícios de escritórios e locais semelhantes, as válvulas de pulso DMF-Z auxiliam na obtenção de filtragem e purificação eficientes do ar.

Indústria química

Separação e Purificação de Gás: Utilizado em unidades de separação de gases durante a produção química para controlar com precisão o fluxo e a pressão do gás, garantindo estabilidade e eficiência no processo de separação.

Controle de gás do reator: Dentro dos reatores químicos, regula a entrada/saída de gás e a pressão para manter condições de reação estáveis, melhorando a qualidade e a segurança da reação.

Setor Energético

Usinas Térmicas: Controlam o fluxo de gases de combustão e vapor para otimizar os processos de combustão, melhorar a eficiência energética e reduzir as emissões de poluentes.

Sistemas de purificação de gás: Gerencia a remoção de poeira e partículas durante a purificação de gás para garantir a qualidade do gás e minimizar a poluição ambiental.

Sistemas de recuperação de poeira

Usado para regular o fluxo, a pressão e a temperatura do gás para recuperação e reutilização eficiente de poeira, minimizando a poluição do escapamento. Aplicável em etapas de recuperação de pó em indústrias de cimento, cerâmica, vidro e indústrias relacionadas.

Sistemas de controle de líquidos

Empregue força eletromagnética para regular com precisão a entrada e saída de líquidos na produção industrial. Usado em sistemas de transferência e medição de líquidos para indústrias químicas, farmacêuticas, de processamento de alimentos e similares.
