A válvula de pulso de pistão Optipow135 é uma válvula de pistão de pulso eletromagnético incorporada de nova geração desenvolvida com base na válvula de pulso eletromagnético tipo diafragma e no mecanismo de pistão. Faz com que os jatos pulsados funcionem muito melhor, não ocupa muito espaço e facilita o projeto do sistema de jato.
A câmara de trabalho da Optipow135 é diferente das válvulas de diafragma tradicionais porque não possui peças vulneráveis, como diafragmas de borracha e molas de pressão. Em vez disso, ela usa um pistão feito de materiais de alta resistência, o que faz com que a válvula de pistão de pulso eletromagnético dure muito mais tempo.
Figura 1

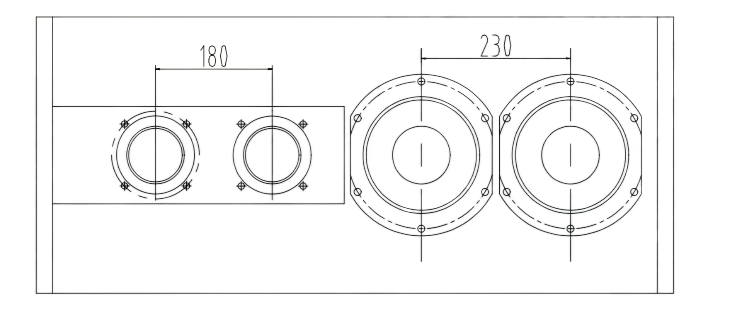

Nota: O espaçamento de instalação para Optipow105 e Optipow135 é de 180 mm (mínimo 160 mm).
| Item de especificação |
Detalhes |
| Modelo NÃO. |
OPTIPOW 135 |
| Estrutura da Válvula |
Estrutura do Pistão |
| Fonte de energia |
Válvula Solenóide |
| Uso |
Limpeza de poeira |
| Padrão |
DIN |
| Aplicativo |
Uso Industrial |
| Usado para |
Filtro de poeira |
| Marca registrada |
OPTIPOW |
| Especificação |
4" |
| Pressão Estática de Projeto |
15bar (1500kPa) |
| Temperatura de projeto |
100°C |
| Pressão Operacional |
< 6 barras |
| Variação da pressão operacional |
3 bar nos ilimitados |
| Temperatura de operação |
50ºC |
① Preencha as roscas com fita PTFE ou selante de rosca para apertar e vedar. A superfície de contato do coletor de ar deve ser plana. Certifique-se de que a superfície de contato seja plana, reta e lisa para garantir seu desempenho de vedação.
② Instale um filtro e um regulador de pressão no tubo de entrada do coletor de ar e uma válvula de drenagem na parte inferior do coletor de ar para garantir que não haja acúmulo de água no coletor e que o ar comprimido esteja seco e limpo.
③ A face final para instalação do tanque de ar deve ser usinada de acordo com o esquema de usinagem do tanque de ar. Atenda rigorosamente aos requisitos de limpeza da superfície de instalação do tanque de ar.
④ Antes da instalação da válvula, certifique-se de que o interior e o exterior do tanque de ar e do maçarico estejam limpos e livres de partículas de detritos.

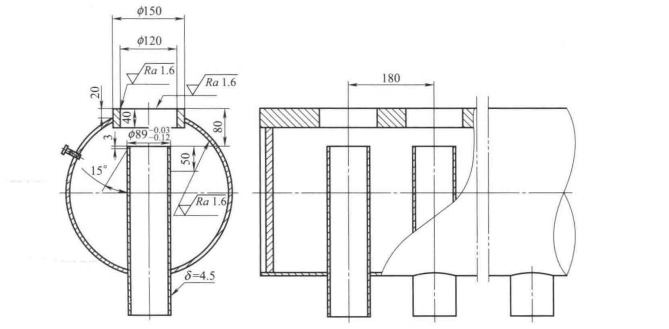

⑤ Consulte a Figura 2 para ver o esquema de usinagem da conexão do coletor de ar.
