Válvula piloto RCA3D2

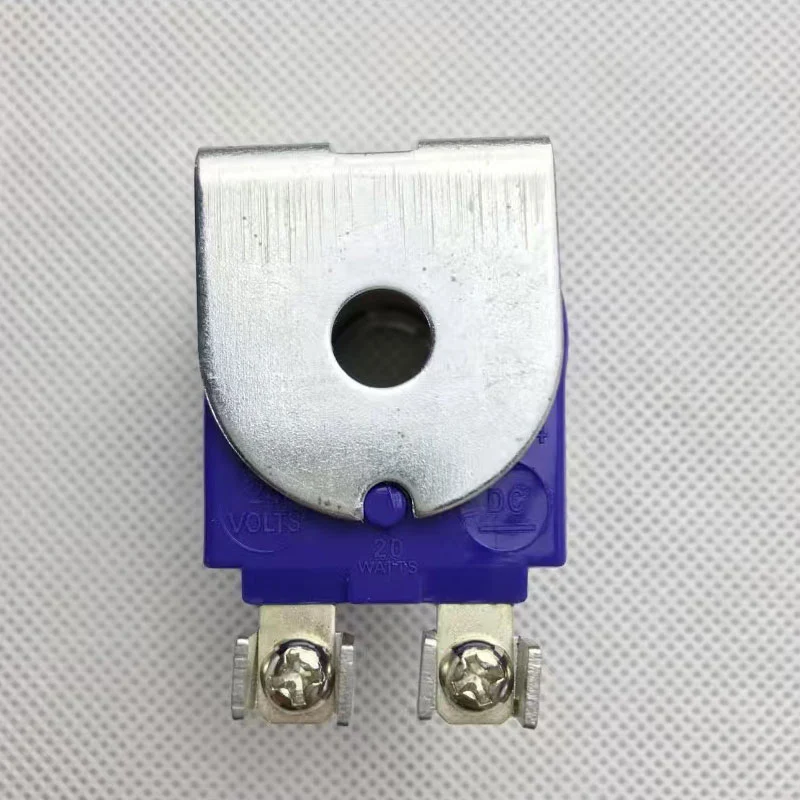

A válvula piloto RCA3D2 também é conhecida como bobina solenóide da série Q, a válvula piloto é adequada para todas as válvulas de pulso do tipo Goyen, válvulas de pulso da série RCA3D e caixa de válvula de pulso.

Enviar consulta

Descrição do produto

Escopo do aplicativo

A válvula piloto RCA3D2 é adequada para todas as válvulas de pulso de controle pneumático Goyen e é compatível com vários sistemas de remoção de poeira de pulso em ambientes Goyen. Isso garante que possa operar de forma estável em condições adversas.

Instruções de instalação da válvula piloto RCA3D2

1. Requisitos de orifício de instalação: Freça os orifícios de instalação com um diâmetro de £19.3 - 19,4 mm na placa de instalação da válvula piloto.

2. Espessura da placa de instalação: a espessura da placa de aço de instalação deve exceder 1,5 mm para garantir a resistência da instalação.

3. Selagem e montagem:

um. Antes de apertar as nozes, verifique se o anel de O está instalado corretamente para garantir o desempenho de vedação.

B.It é recomendado para montar a bobina eletromagnética na válvula piloto antes de instalar a válvula piloto para melhorar a eficiência da instalação.

4. Requisitos de tensão: Para garantir a operação normal da válvula de pulso, a tensão de entrada da válvula solenóide deve ser mantida dentro da faixa de -10% a +15% da tensão da bobina.

Especificações do material da válvula piloto RCA3D2

Peças	Material
Corpo da válvula	Liga de alumínio fundido
Haste de empurrar	304 aço inoxidável
Armadura	430fr aço inoxidável
Anel de vedação	Nitrila (borracha nitrila)
Noz	Aço carbono galvanizado
Parafuso	302 aço inoxidável
Grampo	Aço carbono (pressionado mecanicamente)

Parâmetros operacionais

• Largura de pulso recomendada: 50-500 ms

• Intervalo de pulso recomendado: 1 minuto ou mais

Parâmetros de desempenho do produto

Indicadores de desempenho	Detalhes do parâmetro
Coeficiente de fluxo	CV ＝ 0,32
Pressão de trabalho máxima	860 KPa
Pressão de trabalho mínima	0 kpa
Temperatura mínima de trabalho	-40 ℃
Temperatura máxima de trabalho	82 ℃
Gás aplicável	Ar médio ou gás inerte

Detalhes do modelo de pedidos de produto

Tamanho da porta do modelo	Tipo de thread	Tamanho da porta de escape
RCA3D0	1/8 ”NPT	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Parâmetros operacionais

Especificações do modelo: Consulte os parâmetros K na folha de dados da bobina eletromagnética do tipo Q e selecione o modelo específico com base nos requisitos de tensão.

Exemplo:

• RCA3D0 - 300 = porta de entrada de 1/8 "NPT, tensão 200/240VAC, com bloco de terminal DIN.

• RCA3D1 - 336 = porta de entrada de 1/8 "BSPP, tensão 24VDC, com fiação do terminal do parafuso (adequado para caixas de montagem eletromagnética).

Peças de manutenção

• K0380: Inclui vedações de O-ring nitrila, armadura, molas e montagem de pushrod.

• K0384: Inclui vedações de material de viton e todos os componentes do K0380.

• Peso: RCA3D0, RCA3D1 (sem bobina) é 0,174 kg
