Através do conector de parede com antepara

Através de especificações técnicas do conector da parede de antepara:

- Pressão de trabalho: 0 - 0,6 MPA

- Médio de trabalho: gás compactado limpo, seco e não corrosivo

-Espessura da parede: Adequado para paredes de partição de 2-6 mm de espessura e caixas de distribuição de ar de 4 a 12 mm de espessura

- Comprimento da conexão: varia de 180 a 300 mm, ajustável para ajustar o tamanho da caixa de distribuição de ar

-Temperatura da fonte do ar: opera em temperaturas de -10 a 100 ° C (até 220 ° C com anel de vedação de alta temperatura)

Através do recurso de conector de parede com antepara

1. Os tipos de cabeça dupla são projetados para o acoplamento de dois tubos de sopro por ambos os lados.

2. Através do conector da parede, o conector é convenientemente para a instalação, porque não há necessidade de soldagem ou conexões de tubo rosqueadas. Basta conectar diretamente por dois acessórios de compressão.

3. Menos sensível ao desalinhamento do tubo de sopro no sistema.

4. 1 polegada, 1,5 polegada e 2 polegada Tamanho da porta para conectores de cabeça dupla de cabeça dupla e conectores de antepara de cabeça única

Método de instalação

Antes da instalação do conector da parede através do parede, faça um orifício na parede do coletor de poeira ou na caixa de distribuição de ar. O diâmetro do orifício deve atender aos requisitos. Se o diâmetro do orifício for muito pequeno, ele danificará facilmente as roscas no tubo de parede e, se for muito pequeno, afetará a vedação e o posicionamento.

Instale corretamente várias peças no conector. A instalação ausente ou incorreta afetará o efeito de uso.

Antes da instalação, remova as impurezas entre os threads e aplique a pasta de vedação em áreas onde o vazamento de gás pode ocorrer. Os tubos onde os anéis de vedação precisam ser inseridos devem ser revestidos com lubrificante. Cuidado para não danificar os fios ao apertar as nozes.

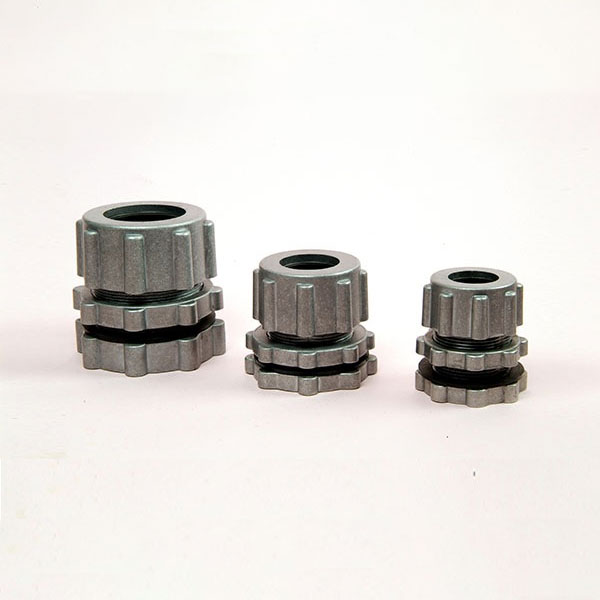

FAP-A-1-1 Cabeça única através do conector de antepara na parede

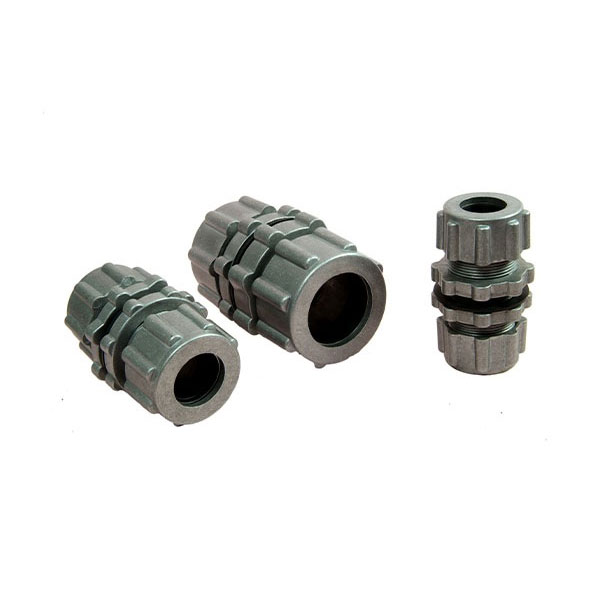

FAP-A-1-2 Cabeça dupla através do conector da parede

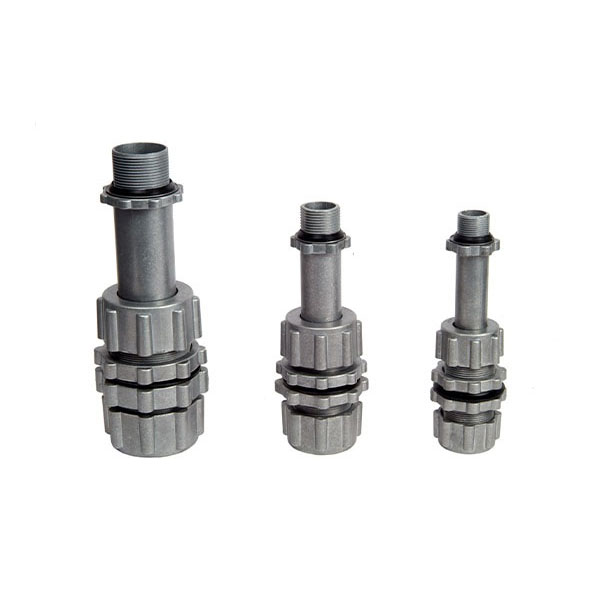

FAP-A-1-3 Cabeça dupla com tubo através do conector da parede Bulkhead

Slide de ponta dupla FAP-A-1-4 através do conector da parede de parede
